Analog Devices / Maxim Integrated MAX25410 USB PD 포트 보호기

이 장치는 USB Type-C™ 커넥터에 CC1, CC2, D+ 및 D- 신호를 위한 단일 칩 자동차 USB-PD 보호 솔루션을 제공합니다.

MAX25410은 VCONN 스위치에 전용 전원 공급 장치가 필요없는 고급 결함 관리 기능도 제공합니다.

장치 보호기능으로는 보호되는 HVCC1, HVCC2, HVD+ 및 HVD- 핀에서 ±15kV IEC 61000-4-2, ISO 10605 ESD 및 VBUS(24V) 단락 기능을 들 수 있습니다.

또한 이 장치는 통합 BC1.2 충전 감지 CDP, DCP 또는 패스 스루(SDP) 모드, Apple® 2.4A, Samsung® 2A 및 China YD/T 1591-2009 충전 에뮬레이션 지원 기능을 갖추고 있습니다.

※부품천국에서 더 많은제품을 확인하실수 있습니다

링크: 부품천국 바로가기

관련제품 바로가기

View Products

특징

✔️USB Type-C CC1/CC2 보호 스위치

✔️250mA 과전류 보호기능이 있는 통합 550mΩ VCONN FET

✔️1GHz 대역폭을 가진 USB 2.0 D+/D- 보호 스위치

✔️VBUS 측 단락으로부터 24V CC 및 USB 2.0 보호

✔️업계 호환 리셋 타이밍으로 자동 결함 감지 및 복구

✔️통합 Apple 및 Samsung 전용 충전 종단 레지스터

➡️USB BC1.2 CDP 및 DCP 모드 지원

➡️China YD/T 1591-2009 지원

➡️USB On-The-Go 사양 및 Apple CarPlay와 호환

✔️높은 ESD 보호(HVD+/HVD-, HVCC1/HVCC2)

➡️±2kV 인체 모델

➡️±15kV ISO 10605 공극

➡️±8kV ISO 10605 접점

➡️±15kV IEC 61000-4-2 공극

➡️±8kV IEC 61000-4-2 접촉

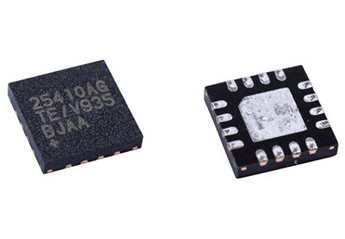

✔️4mm x 4mm 16핀 TQFN-EP 패키지

✔️작동 온도 범위: -40~+105°C

✔️AEC-Q100 및 AEC-Q006 인증

애플리케이션

✔️자동차 라디오 및 내비게이션

✔️자동차 USB 허브

✔️자동차 멀티미디어 박스 애플리케이션

관련 개발 도구

Analog Devices / Maxim Integrated MAX25410EVKIT 포트 보호기 평가 키트

자동차용 USB-PD 포트 보호기인 MAX25410을 시연합니다.

View Products

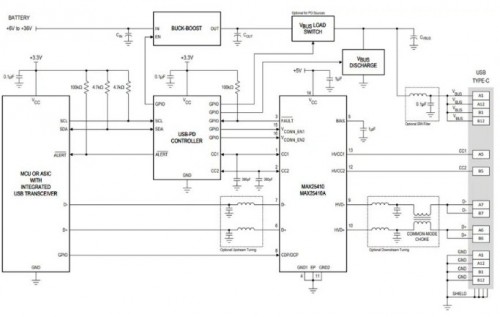

일반 애플리케이션
