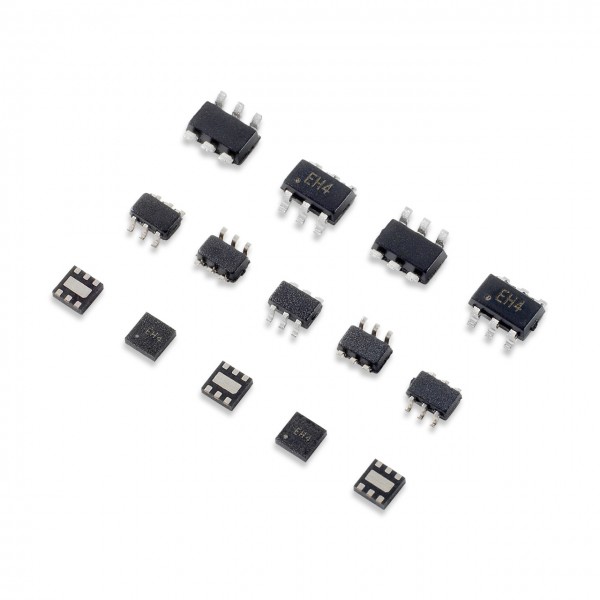

SP3002 > TVS Diodes

Standoff

(V): 6

(μA): 0.5

(kV): 12

SP3002는 독점적 인 실리콘 애벌랜치 기술로 제작 된 추가 제너 다이오드가 내장 된 초저 커패시턴스 레일

- 레일 (rail-to-rail) 다이오드로 각 I / O 핀을 보호함으로써 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.

These robust diodes can safely absorb repetitive ESD strikes at the maximum level (Level 4) specified

in the IEC 61000-4-2 international standard without performance degradation.

이러한 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준에 명시된 최대 레벨 (레벨 4)에서

반복적 인 ESD 공격을 안전하게 흡수 할 수 있습니다.

Their very low loading capacitance also makes them ideal for protecting high speed signal pins such as HDMI, DVI, USB2.0, and IEEE 1394.

매우 낮은 부하 커패시턴스는 HDMI, DVI, USB2.0 및 IEEE 1394와 같은 고속 신호 핀 보호에 이상적입니다.

Features 풍모:

Low capacitance of 0.85pF (TYP) per I/O

 I / O 당 0.85pF (TYP)의 낮은 커패시턴스

ESD protection of ±12kV contact discharge (IEC61000-4-2)

± 12kV 접촉 방전의 ESD 보호 (IEC61000-4-2)

Low leakage current of 0.5μA (MAX) at 5V

5V에서 0.5μA (MAX)의 낮은 누설 전류

Small package saves board space

소형 패키지로 보드 공간 절약

Applications 응용 분야 :

Computer Peripherals 컴퓨터 주변기기

Mobile Phones 휴대 전화

PDAs

Digital Cameras 디지털 카메라

Network Hardware/Ports 네트워크 하드웨어 / 포트

Test Equipment 시험 장비

Medical Equipment 의료 장비

Catalog #	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Polarity	Channels	Stock	Samples	Compare
SP3002-04JTG	6	0.5	12	15	4.5	9.5V @ 1A	0.85	SC70-6	Bipolar	4	Check	Order
SP3002-04UTG	6	0.5	12	15	4.5	9.5V @ 1A	0.85	uDFN-6	Bipolar	4	Check	Order
SP3002-04HTG Obsolete: 2013-12-31 Replaced By: SP0504SHTG	6		12	15	4.5	10.6V @ 2A	0.85	SOT23-6	Bipolar	4	Check
