| | 0.13pF Max Bidirectional and
0.25pF Max Unidirectional, 0402 and 0201 DFN |
| | |
| | Standoff |
| | Voltage |
| | (V): 5.0 |
| | |
| | ILeak |
| | (μA): 0.025 |
| | |
| | ESD Contact |
| | (kV): ±20 |
| | 초 저전력 개별 TVS 시리즈는 세계에서 가장 까다로운
고속 직렬 인터페이스를위한 단방향 및 양방향 ESD 보호 기능을 제공합니다.
Ultra low capacitance permits
excellent signal integrity on the most challenging consumer electronics
interfaces, such as USB 3.1, HDMI 2.0, DisplayPort, and V-by-One®, providing
in excess of 20kV contact ESD protection (IEC61000-4-2) while maintaining
extremely low leakage and dynamic resistance, offered in the industry's most
popular footprints (0402 and 0201), the series sets higher standards for
signal integrity and usability.
매우 낮은 커패시턴스는 USB 3.1, HDMI 2.0,
DisplayPort 및 V-by-One®과 같은 까다로운 소비자 전자 제품 인터페이스에서 뛰어난 신호 무결성을 유지합니다. 또한 20kV 접촉
ESD 보호 (IEC61000-4-2)를 유지합니다. 업계에서 가장 널리 사용되는 풋 프린트 (0402 및 0201)에서 제공됩니다. 매우 낮은
누설 및 동적 저항을 특징으로 하는 이 시리즈는 신호 무결성 및 유용성에 대한 높은 기준을 제시합니다. |
| | |
| | Features: 풍모: |
| | |
| | 0.13pF MAX bidirectional and 0.25pF MAX
unidirectional 최대 양방향 0.13pF 및 최대 0.25pF MAX |
| | ESD, IEC61000-4-2, ±20kV contact, ±20kV
air ESD, IEC61000-4-2, ± 20kV 접촉, ± 20kV 공기 |
| | Low clamping voltage of
10V @ IPP=2A (Bidirectional) (tp=8/20μs) 10V @ IPP = 2A (양방향)의 낮은 클램핑 전압
(tp = 8 / 20μs) |

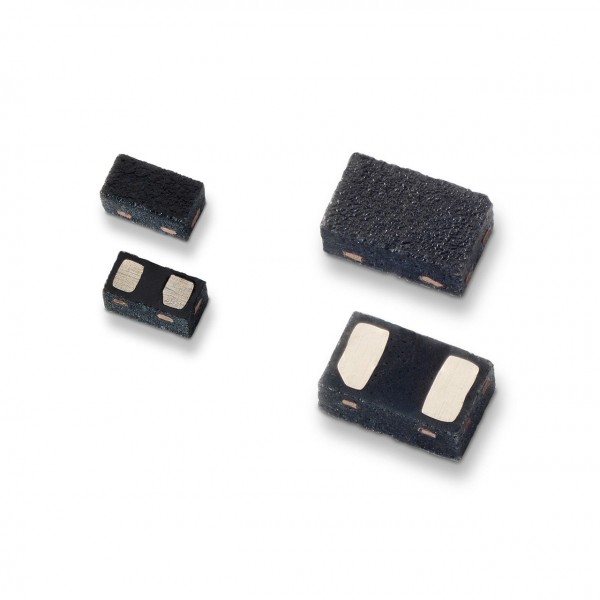

| | Low profile 0201 and 0402 DFN packages 로우
프로파일 0201 및 0402 DFN 패키지 |
| | Facilitates excellent signal
integrity 우수한 신호 무결성을 촉진합니다. |
| | ELV Compliant ELV 규격 |
| | Halogen free, Lead free and RoHS
compliant 할로겐 프리, 무연 및 RoHS 준수 |
| | |
| | Applications: 응용 분야 : |
| | |
| | Ultra-high speed data lines 초고속 데이터 회선 |
| | USB 3.1, 3.0, 2.0 USB 3.1, 3.0, 2.0 |
| | HDMI 2.0, 1.4a, 1.3 HDMI 2.0, 1.4a, 1.3 |
| | DisplayPort™ DisplayPort ™ |
| | Thunderbolt (Light Peak) 썬더 볼트 (라이트 피크) |
| | V-by-One® V-by-One® |
| | LVDS interfaces LVDS 인터페이스 |
| | Consumer, mobile and portable
electronics 소비자, 모바일 및 휴대용 전자 제품 |
| | Tablet PC and external storage with high speed
interfaces 태블릿 PC 및 고속 인터페이스가있는 외부 저장소 |
| | Applications requiring high ESD performance in
small packages 소형 패키지에서 높은 ESD 성능이 요구되는 애플리케이션 |
| | |
