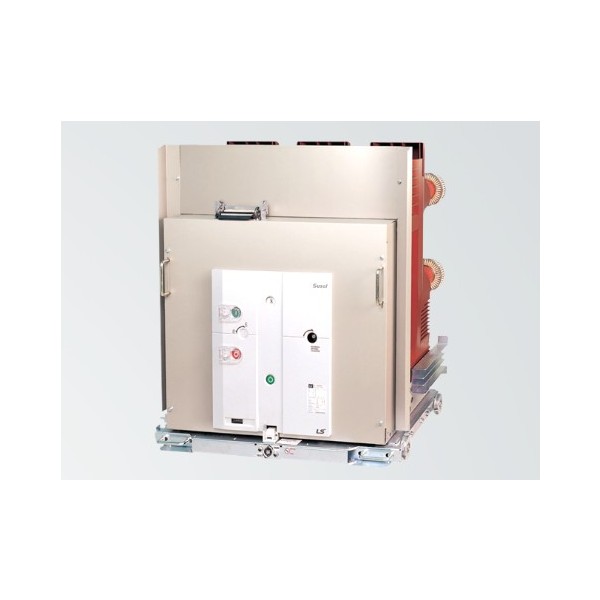

LS 24kV VCB Vacuum Circuit Breaker 진공차단기 요약정보 및 구매

[LS ELECTRIC_진공차단기, Susol VCB_24kV LS VCB]

위시리스트0
판매가격 온라인 견적문의 | 실시간 견적문의 하기
제조사 LS ELECTRIC
브랜드 LS ELECTRIC
모델 LS 24kV VCB Vacuum Circuit Breaker 진공차단기
배송비결제 주문시 결제

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr









  • 상품 정보

    상품 상세설명







    RETROFIT VCB




    *리트로핏이란?

    설치한지 오래된 구형제품을 신형제품으로 교체시 별도의 부스바작업없이 VCB를 설치할 수 있도록 제조사에서 커스터마이징된 제품입니다.

    단, 단가가 높아 정전을 꼭 최소한으로 해야할 현장에 적합합니다.






    진공차단기 크래들 타입별 구분을 알아볼까요



    진공차단기는 본체와 크래들로 구성됩니다. 단, 일체형은 본체하나로 구성됩니다.

    전기적 스펙 (차단전류, 전압 등) 에 관련된 부분은 본체에서 결정되며

    설치형태 및 안전부분은 크래들에서 결정됩니다.

    크래들의 형태별 차이를 Type 혹은 Class로 표현하니 참고하시기 바랍니다.

    (보통 E Type, F Type으로 사용합니다)





    형태별 크래들





    E Type

    기본적은 구조로만 이루어진 경제형 크래들

    Shutter 및 Bushing없음

    MESG용

    소용량/중용량 VCB적용








    F Type

    E형 크래들에 절연셔터가 추가된 크레들

    Shutter 부착, Bushing은 없음

    MESG용

    소용량/중용량 VCB적용







    G Type

    E형 크래들에 절연셔터와

    부싱 추가된 고급형 크레들

    Shutter 부착, Bushing 부착

    MESG용

    소용량/중용량 VCB적용







    H Type

    Metal로 격리, 사고파급 방지 및 안정성 확보

    인입출 Truck으로 인한 조작 편리성 향상

    스위치기어 제작 편리성

    CB+PT 일체형 Compartment를 이용

    중용량/대용량 VCB적용






































    VL-20P13F06
    VL-20E13F06
    VL-20F13F06
    VL-20G13F06

    VL-20P13F13
    VL-20E13F13
    VL-20F13F13
    VL-20G13F13


    VL-20P16F06
    VL-20E16F06
    VL-20F16F06
    VL-20G16F06

    VL-20P16F13
    VL-20E16F13
    VL-20F16F13
    VL-20G16F13
