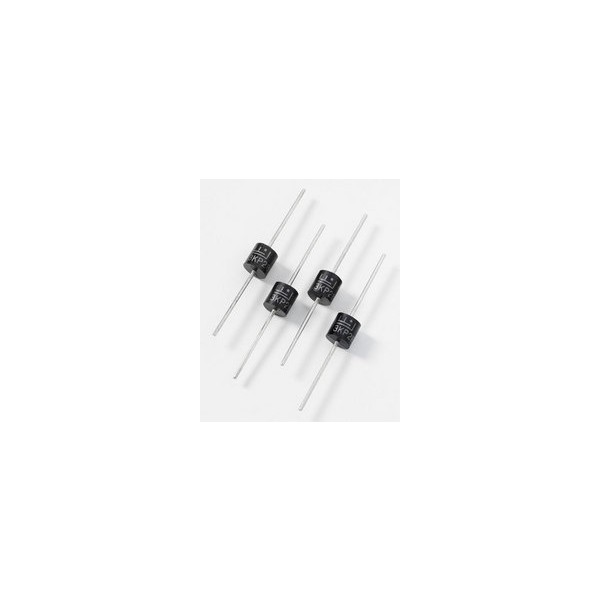

3KP > TVS Diodes

메인으로

확대보기

1번째 이미지 새창

데이타시트 #1 : 1699407132_0454_datasheet.pdf

3KP 요약정보 및 구매

위시리스트0

추천하기

판매가격	온라인 견적문의 \| 실시간 견적문의 하기
제조사	Littelfuse
브랜드	Littelfuse
모델	3KP
배송비결제	주문시 결제

위시리스트

견적문의

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr

상품 정보

상품 상세설명

The 3KP Series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.

Features:

Halogen-Free and RoHS compliant
Typical maximum temperature coefficient ΔV_BR = 0.1% Ã— V_BR@25Â°C
Glass passivated junction
3000W peak pulse capability at 10Ã—1000Î¼s waveform, repetition rate (duty cycles):0.01%
Fast response time: typically less than 1.0ps from 0 Volts to BV min
Excellent clamping capability
Low incremental surge resistance
Typical IR less than 2Î¼A above 12V
High temperature soldering guaranteed: 265Â°C./10 seconds/ 0.375â€,(9.5mm) lead length, 51bs., (2.3kg) tension
Plastic package has Underwriters Laboratory Flammability classification 94V-O
Matte Tin Leadâ€“free plated

Catalog #	V_R (V_so)	Watts (W)	I_PP 10x1000μs (A)	MIN V_BR@I_T (V)	MAX V_BR@I_T (V)	V_c (V)	I_T (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples

3KP10	10	3000	176.5	10.530	12.870	17.85	5	15	150	Check
3KP100	100	3000	18.5	105.300	128.700	170.1	5	2	150	Check
3KP100A	100	3000	18.5	111.000	123.000	162	5	2	150	Check
3KP100C	100	3000	18.5	105.300	128.700	170.1	5	2	150	Check
3KP100CA	100	3000	18.5	111.000	123.000	162	5	2	150	Check
3KP10A	10	3000	176.5	11.100	12.300	17	5	15	150	Check
3KP10C	10	3000	176.5	10.530	12.870	17.85	5	15	150	Check
3KP10CA	10	3000	176.5	11.100	12.300	17	5	15	150	Check
3KP11	11	3000	164.8	11.565	14.135	19.11	5	2	150	Check
3KP110	110	3000	16.9	115.650	141.350	185.85	5	2	150	Check
3KP110A	110	3000	16.9	122.000	135.000	177	5	2	150	Check
3KP110C	110	3000	16.9	115.650	141.350	185.85	5	2	150	Check
3KP110CA	110	3000	16.9	122.000	135.000	177	5	2	150	Check
3KP11A	11	3000	164.8	12.200	13.500	18.2	5	2	150	Check
3KP11C	11	3000	164.8	11.565	14.135	19.11	5	2	150	Check
3KP11CA	11	3000	164.8	12.200	13.500	18.2	5	2	150	Check
3KP12	12	3000	150.8	12.600	15.400	20.895	5	2	150	Check
3KP120	120	3000	15.5	126.000	154.000	202.65	5	2	150	Check
3KP120A	120	3000	15.5	133.000	147.000	193	5	2	150	Check
3KP120C	120	3000	15.5	126.000	154.000	202.65	5	2	150	Check
3KP120CA	120	3000	15.5	133.000	147.000	193	5	2	150	Check
3KP12A	12	3000	150.8	13.300	14.700	19.9	5	2	150	Check
3KP12C	12	3000	150.8	12.600	15.400	20.895	5	2	150	Check
3KP12CA	12	3000	150.8	13.300	14.700	19.9	5	2	150	Check
3KP13	13	3000	139.5	13.635	16.665	22.575	5	2	150	Check
3KP130	130	3000	14.4	136.350	166.650	219.45	5	2	150	Check
3KP130A	130	3000	14.4	144.000	159.000	209	5	2	150	Check
3KP130C	130	3000	14.4	136.350	166.650	219.45	5	2	150	Check
3KP130CA	130	3000	14.4	144.000	159.000	209	5	2	150	Check
3KP13A	13	3000	139.5	14.400	15.900	21.5	5	2	150	Check
3KP13C	13	3000	139.5	13.635	16.665	22.575	5	2	150	Check
3KP13CA	13	3000	139.5	14.400	15.900	21.5	5	2	150	Check
3KP14	14	3000	129.3	14.760	18.040	24.36	5	2	150	Check
3KP14A	14	3000	129.3	15.600	17.200	23.2	5	2	150	Check
3KP14C	14	3000	129.3	14.760	18.040	24.36	5	2	150	Check
3KP14CA	14	3000	129.3	15.600	17.200	23.2	5	2	150	Check
3KP15	15	3000	123	15.840	19.360	25.62	5	2	150	Check
3KP150	150	3000	12.3	158.400	193.600	255.15	5	2	150	Check
3KP150A	150	3000	12.3	167.000	185.000	243	5	2	150	Check
3KP150C	150	3000	12.3	158.400	193.600	255.15	5	2	150	Check
3KP150CA	150	3000	12.3	167.000	185.000	243	5	2	150	Check
3KP15A	15	3000	123	16.700	18.500	24.4	5	2	150	Check	Order
3KP15C	15	3000	123	15.840	19.360	25.62	5	2	150	Check
3KP15CA	15	3000	123	16.700	18.500	24.4	5	2	150	Check
3KP16	16	3000	115.4	16.875	20.625	27.3	5	2	150	Check
3KP160	160	3000	11.6	168.750	206.250	271.95	5	2	150	Check
3KP160A	160	3000	11.6	178.000	197.000	259	5	2	150	Check
3KP160C	160	3000	11.6	168.750	206.250	271.95	5	2	150	Check
3KP160CA	160	3000	11.6	178.000	197.000	259	5	2	150	Check
3KP16A	16	3000	115.4	17.800	19.700	26	5	2	150	Check
3KP16C	16	3000	115.4	16.875	20.625	27.3	5	2	150	Check
3KP16CA	16	3000	115.4	17.800	19.700	26	5	2	150	Check
3KP17	17	3000	108.7	17.910	21.890	28.98	5	2	150	Check
3KP170	170	3000	10.9	179.100	218.900	288.75	5	2	150	Check
3KP170A	170	3000	10.9	189.000	209.000	275	5	2	150	Check
3KP170C	170	3000	10.9	179.100	218.900	288.75	5	2	150	Check
3KP170CA	170	3000	10.9	189.000	209.000	275	5	2	150	Check
3KP17A	17	3000	108.7	18.900	20.900	27.6	5	2	150	Check
3KP17C	17	3000	108.7	17.910	21.890	28.98	5	2	150	Check
3KP17CA	17	3000	108.7	18.900	20.900	27.6	5	2	150	Check
3KP18	18	3000	102.7	18.945	23.155	30.66	5	2	150	Check
3KP180	180	3000	10.4	189.450	231.550	303.45	5	2	150	Check
3KP180A	180	3000	10.4	200.000	221.000	289	5	2	150	Check
3KP180C	180	3000	10.4	189.450	231.550	303.45	5	2	150	Check
3KP180CA	180	3000	10.4	200.000	221.000	289	5	2	150	Check
3KP18A	18	3000	102.7	20.000	22.100	29.2	5	2	150	Check
3KP18C	18	3000	102.7	18.945	23.155	30.66	5	2	150	Check
3KP18CA	18	3000	102.7	20.000	22.100	29.2	5	2	150	Check
3KP190	190	3000	9.7	199.800	244.200	325.5	5	2	150	Check
3KP190A	190	3000	9.7	211.000	233.000	310	5	2	150	Check
3KP190C	190	3000	9.7	199.800	244.200	325.5	5	2	150	Check
3KP190CA	190	3000	9.7	211.000	233.000	310	5	2	150	Check
3KP20	20	3000	92.6	21.015	25.685	34.02	5	2	150	Check
3KP200	200	3000	9.1	210.600	257.400	345.66	5	2	150	Check
3KP200A	200	3000	9.1	222.000	246.000	329.2	5	2	150	Check
3KP200C	200	3000	9.1	210.600	257.400	345.66	5	2	150	Check
3KP200CA	200	3000	9.1	222.000	246.000	329.2	5	2	150	Check
3KP20A	20	3000	92.6	22.200	24.500	32.4	5	2	150	Check
3KP20C	20	3000	92.6	21.015	25.685	34.02	5	2	150	Check
3KP20CA	20	3000	92.6	22.200	24.500	32.4	5	2	150	Check
3KP210	210	3000	8.6	220.950	270.050	366.975	5	2	150	Check
3KP210A	210	3000	8.6	233.000	258.000	349.5	5	2	150	Check
3KP210C	210	3000	8.6	220.950	270.050	366.975	5	2	150	Check
3KP210CA	210	3000	8.6	233.000	258.000	349.5	5	2	150	Check
3KP22	22	3000	84.5	23.085	28.215	37.275	5	2	150	Check
3KP220	220	3000	8.1	231.300	282.700	389.655	5	2	150	Check
3KP220A	220	3000	8.1	244.000	270.000	371.1	5	2	150	Check
3KP220C	220	3000	8.1	231.300	282.700	389.655	5	2	150	Check
3KP220CA	220	3000	8.1	244.000	270.000	371.1	5	2	150	Check
3KP22A	22	3000	84.5	24.400	26.900	35.5	5	2	150	Check
3KP22C	22	3000	84.5	23.085	28.215	37.275	5	2	150	Check
3KP22CA	22	3000	84.5	24.400	26.900	35.5	5	2	150	Check
3KP24	24	3000	77.1	25.290	30.910	40.845	5	2	150	Check
3KP24A	24	3000	77.1	26.700	29.500	38.9	5	2	150	Check
3KP24C	24	3000	77.1	25.290	30.910	40.845	5	2	150	Check
3KP24CA	24	3000	77.1	26.700	29.500	38.9	5	2	150	Check
3KP26	26	3000	71.3	27.360	33.440	44.205	5	2	150	Check
3KP26A	26	3000	71.3	28.900	31.900	42.1	5	2	150	Check
3KP26C	26	3000	71.3	27.360	33.440	44.205	5	2	150	Check
3KP26CA	26	3000	71.3	28.900	31.900	42.1
