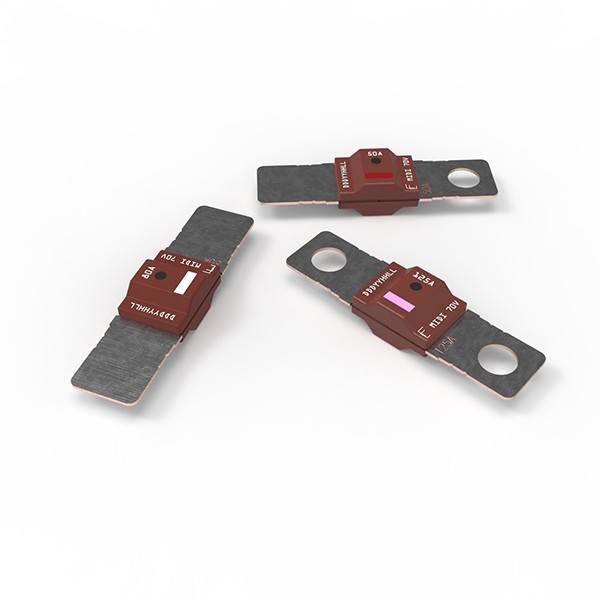

| | MIDI® High Performance Fuse Rated 70V |
| | The MIDI® 70V High Performance (HP) Fuse is designed for high
current circuit protection up to 200A with “Diffusion Pill Technology.” The
MIDI® 70V HP features 1MOhm Open State |
| | Resistance after fuse opening to guarantee safe interruption
at any voltage up to 70V. |
| | The MIDI® 70V HP Fuse is an
ideal solution for any high current application like fans, heaters and high
inrush peak loads. |
| | The new added 135% overload
gate provides much better wire protection. |
| | MIDI® 고성능 퓨즈 70V |
| | MIDI® 70V 고성능(HP) 퓨즈는 "디퓨전 필기 술"로 최대 200A의 고전류 회로보호를
위해 설계되었다. MIDI® 70V HP는 1MOhm 개방 상태를 특징으로 함 |
| | 최대 70V의 전압에서 안전한 중단을 보장하기 위한
퓨즈개방 후 저항 |
| | MIDI® 70V HP 퓨즈는 팬, 히터 및 높은 인
열풍 피크부하와 같은 모든 고전류 애플리케이션의 이상적인 설루션이다. |
| | 새로 추가된 135% 과부하 게이트는 훨씬 더 나은
와이어 보호기능을 제공한다. |
| | Specifications |
| | Interrupting Rating: 2500A @ 70
VDC |
| | Voltage Rating: 70 VDC |
| | Operating Temperature Range:
-40˚ C to + 125˚ C |
| | Housing Material: PA66 GF25 FR |
| | Terminals: ETP Copper (Tin
plated) |
| | Mounting Torque: 9 Nm+/-1 Nm |
| | Open State
Resistance (after fuse opening) >1MOhm |
| | Reference to: ISO 20934 - Type
SF36 |
| | Complies with: Standard UL
248-1 as a Special Purpose Fuse in UL File E71611 (100A only) and Directive
2011/65/EU. |
| | 사양 |
| | 중단 등급: 2500A 70V DC |
| | 전압정격: 70V DC |
| | 작동온도 범위: -40˚ C ~ + 125˚ C |
| | 주택재료: PA66 GF25 FR |
| | 단자: ETP 구리(도금) |
| | 장착 토크:9 Nm+/-1 Nm |
| | 개방 상태저항(퓨즈개방 후) >1모 옴 |
| | 참조: ISO 20934 - 유형 SF36 |
| | 준수: UL 파일 E71611(100A만 해당) 및 지침
2011/65/EU의 특수용도 퓨즈로 표준 UL 248-1. |
| | |
Part Number “A”
4998030.M_ 0.412 8.02 4.03
4998040.M_ 0.412 8.02 4.03
4998050.M_ 0.412 8.02 4.03
4998060.M_ 0.412 8.02 4.03
4998070.M_ 0.412 8.02 4.03
4998080.M_ 0.635 8.24 4.25
4998100.M_ 0.635 8.24 4.25
4998125.M_ 0.635 8.24 4.25
4998150.M_ 0.635 8.24 4.25
4998175.M_ 0.635 8.24 4.25
4998200.M_ 0.635 8.24 4.25
