501 Series 요약정보 및 구매

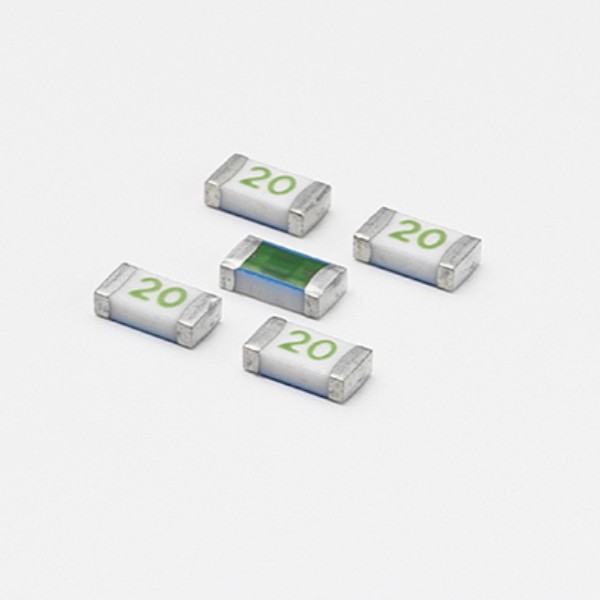

[SMD_3216/1206_Fast-Acting_32V_Littelfuse]

위시리스트0

추천하기

판매가격	온라인 견적문의 \| 실시간 견적문의 하기
제조사	Littelfuse
브랜드	Littelfuse
모델	501 Series
배송비결제	주문시 결제
최소구매수량	10 개

위시리스트

견적문의

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr

상품 정보

상품 상세설명

		암페어 (A) : 10, 12, 15, 20
		VDC (V): 32 VDC (V) : 32
		Nominal Melting I 2 T (A 2 sec): 10.385, 20.341, 36.1, 54.76 공칭용융 I 2 T (A 2 초) : 10.385, 20.341, 36.1, 54.76

		501 시리즈는최대 150 ° C의높은작동온도에서작동하는회로에과전류보호기능을제공하도록특별히설계된무연, RoHS 적합형및할로겐프리퓨즈시리즈입니다.
		The general design ensures excellent temperature stability and performance reliability. 일반적인디자인은우수한온도안정성과성능신뢰성을보장합니다.
		The high I 2 t values which is typical in the Littelfuse Ceramic Fuse family, ensure high inrush current withstand capability. Littelfuse Ceramic Fuse 제품군에서일반적인 I 2 t 값이높기때문에높은돌입전류내성을보장합니다.

		Features 기능

		Operating Temperature from -55ºC to +150ºC 작동온도 : -55ºC ~ + 150ºC
		Designed to provide over-current protection in high current voltage regulator module (VRM) applications 고전류전압조정기모듈 (VRM) 애플리케이션에서과전류보호기능을제공하도록설계
		100% Lead-free, RoHS compliant and Halogen-free 100 % 무연, RoHS 준수및할로겐프리
		Suitable for both leaded and lead-free reflow / wave soldering 납및무연리플로우 / 웨이브솔더링에모두적합

		Applications 응용분야

		Voltage Regulator Module (VRM) Equipment 전압조정기모듈 (VRM) 장비
		Notebook PC 노트북 PC
		DC-DC Converter DC-DC 컨버터

Catalog #	Amps (A)	VDC (V)	Nominal Melting I²T (A²sec)	Resistance (Ω)	Interrupting Rating	Body	Min Operating Temp °C	Max Operating Temp (°C)	Marking Code	MSL	Stock	Samples

0501010.	10	32	10.385	0.00427	150 @ 32 V DC	Ceramic Body	-55	150	10	IPC/JEDEC J-STD-020C LEVEL 1	Check	Order
0501012.	12	32	20.341	0.00321	150 @ 32 V DC	Ceramic Body	-55	150	12	IPC/JEDEC J-STD-020C LEVEL 1	Check	Order
0501015	15	32	36.1	0.0025	150 @ 32 V DC	Ceramic Body	-55	150	15	IPC/JEDEC J-STD-020C LEVEL 1	Check	Order
0501020	20	32	54.76	0.002	150 @ 32 V DC	Ceramic Body	-55	150	20	IPC/JEDEC J-STD-020C LEVEL 1	Check	Order
