한류형퓨즈(PF) : 소호원리상 높은 아크저항을 발생시켜 고장전류를
강제로 차단하는 것으로 큰 고장전류는 처음 반파에서
차단하므로 기기보호에 이상적이기는 하나 과전류
영역에서는 퓨즈가 용해되어도 차단하지 못하는 영역이
있기 때문에 과부하 보호보다는 후비보호(BACK UP)용으로 사용.
비한류형 퓨즈(COS): 소호가스를 뿜어내어 전류 0점 부근에서 퓨즈구간의
절연내력을 높여서 전류를 차단하는 것으로 한류형에 비해
차단시간은 길지만 퓨즈엘레멘트가 녹으면 반드시 차단되므로
용량을 적절하게 선정하면 과부하 보호용으로 사용될수 있음.
비한류형 퓨즈는 과전압이 발생되지 않으므로 절연내력이
약한 회로에 주로 사용.
■ 제품소개 / 특징(Introduce/Features)
◆ 특고압 배전선로와 변전설비 보호용
◆ COS 및 한류형 Fuse 사용 및 미사용시 적합
◆ STATION TYPE POWER FUSE 사용시 Arc 방출, Gas 분출시 사고 예방

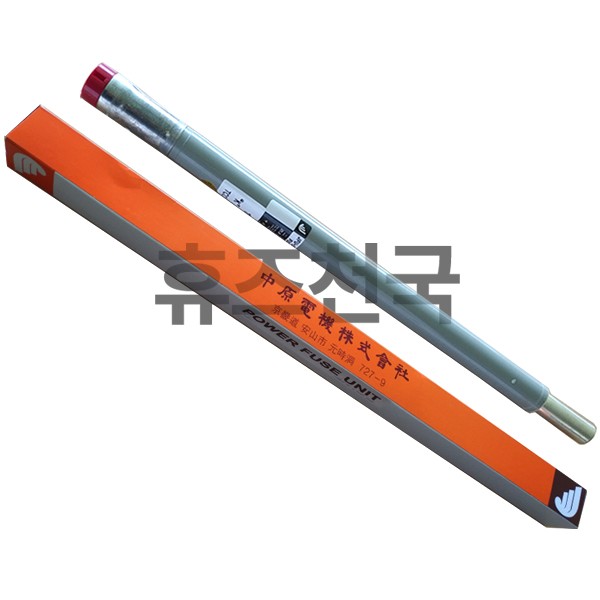

니켈크롬 또는 은선을 가용체로 하는 우수한 Fuse Unit(JFU-20)을 장착하고 있어 시간-전류특성이 반영구적
으로 정확하고 신뢰도가 높아 안심하고 사용할 수 있으며, 견고성 및 내구성이 우수한 퓨즈 마운팅과 더불어
고장전류를 언제라도 차단할 수 있는 확실한 고장보호기기입니다.
- 특고압 배전선로 및 케이블 보호용
- 대용량 변압기 및 MOF 보호용
- 역률 개선용 콘덴서 뱅크 보호용
- 컷아웃 스위치 백업 퓨즈용
- 써지 전류에 약한 한류 퓨즈의 사용이 곤란한 경우
- 여타의 과전류 보호장치와 동작 및 보호 협조가 곤란한 경우
- 사용환경이나 설치 및 취급상 한류퓨즈의 사용이 곤란한 경우
■ 변압기 보호용 24kV 한류형 퓨즈의 정격선정표
| 변압기 정격용량(kVA) |
24kV 한류형 퓨즈 |
| 전 부하전류 |
퓨즈 정격전류 |
| 25 |
0.66 |
6.3 |
| 30 |
0.79 |
6.3 |
| 50 |
1.31 |
6.3 |
| 75 |
1.97 |
10 |
| 100 |
2.62 |
10 |
| 150 |
3.94 |
20 |
| 200 |
5.25 |
20 |
| 300 |
7.87 |
20 |
| 450 |
11.8 |
25 |
| 500 |
13.1 |
31.5 |
| 600 |
15.7 |
31.5 |
| 750 |
19.7 |
40 |
| 1000 |
26.2 |
63 |
| 1500 |
39.4 |
80 |
| 2000 |
52.5 |
125 |
| 3000 |
78.7 |
160 |
■ 변압기 보호용 전력퓨즈 유니트 선정표
| 변압기 정격용량(kVA) |
3상 변압기 |
단상변압기 |
| 전부하전류(A) |
퓨즈 유니트 정격 |
전부하전류(A) |
퓨즈 유니트 정격 |
| 소 |
중 |
대 |
소 |
중 |
대 |
| 5 |
0.13 |
|
|
1K |
0.22 |
|
|
1K |
| 7.5 |
0.19 |
|
|
1K |
0.33 |
|
|
1K |
| 10 |
0.25 |
|
|
1K |
0.44 |
|
|
1K |
| 15 |
0.38 |
|
|
1K |
0.66 |
|
1K |
3K |
| 20 |
0.5 |
|
1K |
3K |
0.87 |
1K |
1K |
3K |
| 30 |
0.76 |
1K |
1K |
3K |
1.3 |
|
3K |
6K |
| 50 |
1.3 |
|
3K |
6K |
2.2 |
3K |
6K |
8K |
| 75 |
1.9 |
3K |
|
6K |
3.3 |
6K |
8K |
10K |
| 100 |
2.5 |
3K |
6K |
8K |
4.4 |
6K |
10K |
12K |
| 150 |
3.8 |
6K |
8K |
10K |
6.6 |
10K |
15K |
20K |
| 200 |
5 |
8K |
10K |
12K |
8.7 |
15K |
20K |
25K |
| 300 |
7.6 |
12K |
15K |
20K |
13.1 |
20K |
30K |
40K |
| 500 |
12.6 |
20K |
25K |
30K |
21.8 |
40K |
50K |
65K |
| 750 |
18.9 |
30K |
40K |
50K |
32.8 |
50K |
65K |
80K |
| 1000 |
25.2 |
40K |
50K |
65K |
43.7 |
80K |
100K |
140K |
| 1500 |
37.8 |
65K |
80K |
100K |
65.5 |
100K |
140K |
200K |
| 2000 |
50.4 |
80K |
100K |
140K |
87.3 |
140K |
200K |
200K |
| 2500 |
63 |
100K |
140K |
200K |
109.2 |
200K |
2-140K |
2-140K |
| 3000 |
75.6 |
140K |
140K |
200K |
131 |
200K |
2-140K |
2-200K |
| 3750 |
94.5 |
140K |
200K |
2-140K |
163.7 |
2-140K |
2-200K |
|
| 5000 |
126.1 |
200K |
2-140K |
2-200K |
218.3 |
2-200K |
|
|
| 7500 |
189.1 |
2-140K |
2-200K |
|
|
|
|
|
| 10000 |
252.1 |
2-200K |
|
|
|
|
|
|
