Amps (A): 0.8, 1, 1.5, 1.6, 1.8, 1.25, 2, 2.5, 2.8, 2.25, 3, 3.2, 3.5, 4, 4.5, 5, 5.6, 6, 7, 8 more
VAC (V): 600
VDC (V): 300, 500

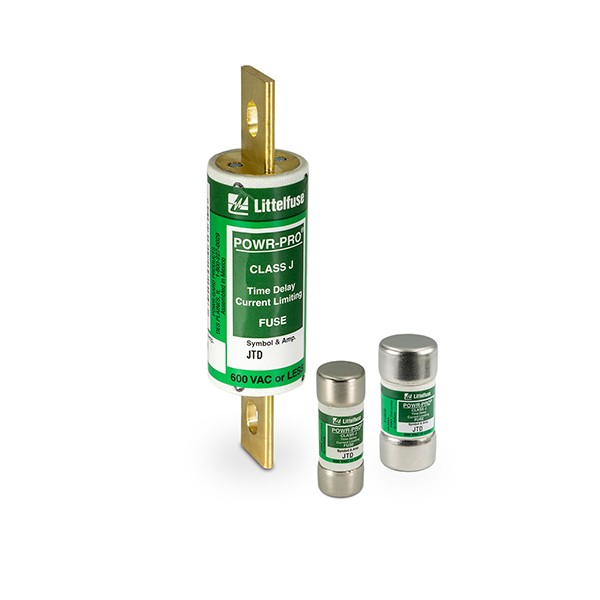

The Littelfuse® POWR-PRO® JTD_ID Indicator Class J fuse provides visual blown fuse indication
and maximum protection in a compact package.
Littelfuse® POWR-PRO® JTD_ID 표시기 클래스 J 퓨즈는 소형 패키지로 시각적 인 퓨즈 표시 및 최대 보호 기능을 제공합니다.
The compact Class J package was designed specifically for circuits where space is at a premium.
컴팩트 클래스 J 패키지는 공간이 중요한 프리미엄 회로 전용으로 설계되었습니다.
The current limiting time delay JTD_ID offers a patented true dual-element design
that is ideal for use in circuits with high inrush currents.
전류 제한 시간 지연 JTD_ID는 돌입 전류가 높은 회로에서 사용하기에
이상적인 특허받은 진정한 듀얼 소자 설계를 제공합니다.
Superior performance characteristics of JTD_ID Indicator fuses reduce nuisance fuse opening
and the blown fuse indication reduces downtime and increases safety.
JTD_ID 인디케이터 퓨즈의 탁월한 성능 특성은 불필요한 퓨즈 개방을 감소 시키며
퓨즈 표시가 끊어지면 휴지 시간이 줄어 안전성이 향상됩니다.
Applications 응용 분야
Fused combination motor controllers to provide IEC Type II (no damage) motor branch-circuit short-circuit and ground fault protection.
IEC 타입 II (손상 없음) 모터 분기 회로 단락 및 접지 오류 보호를 제공하기 위해 융합 된 모터 컨트롤러.
Motor control centers 모터 제어 센터
Transformer protection 변압기 보호
Protection for UL Listed series-rated molded case circuit breaker panels
UL에 대한 보호 시리즈 등급의 몰드 케이스 회로 차단기 패널
General purpose circuits — mains, feeders and branch circuits — especially when space is at a premium.
범용 회로 - 주전원, 급전선 및 분기 회로 - 특히 공간이 중요한 경우.
Features: 풍모
Reduced down-time — A glance at the indicating window of a JTD_ID indicator fuse pinpoints open fuses immediately.
다운 타임 감소 - JTD_ID 표시기 퓨즈의 표시창을 보면 오픈 퓨즈를 즉시 찾아 낼 수 있습니다.
If the window is dark, the fuse has opened. 창문이 어두우면 퓨즈가 열렸습니다.
It's that simple. 그렇게 간단합니다. No fuse testing required. 퓨즈 테스트가 필요하지 않습니다.
Machine operators can immediately determine that there is an open fuse and
request maintenance personnel to bring the proper replacement.
기계 운영자는 즉시 퓨즈가 열려 있는지 확인하고 유지 보수 담당자에게 교체를 요청할 수 있습니다.
Reduce nuisance opening — Indicator fuses have superior time-delay and
cycling characteristics they can be used on a variety of applications, thus decreasing fuse inventory.
불량 오픈 방지 - 인디케이터 퓨즈는 다양한 애플리케이션에서 사용할수있는
우수한 시간 지연 및 사이클링 특성을 가지고있어 퓨즈 재고를 줄입니다.
Reduce fuse inventory — Because JTD_ID Indicator fuses have superior performance characteristics
they can be used on a variety of applications, thus decreasing fuse inventory.
퓨즈 재고 감소 - JTD_ID 인디케이터 퓨즈는 우수한 성능 특성을 갖기 때문에
다양한 어플리케이션에서 사용할 수 있으므로 퓨즈 재고가 감소합니다.
Reduce equipment damage — Indicator fuses provide superior overload and
short circuit protection that can reduce equipment damage.
장비 손상 감소 - 표시기 퓨즈는 탁월한 과부하 및 단락 회로 보호 기능을 제공하므로 장비 손상을 줄일 수 있습니다.
Indicator fuses also provide IEC Type II “No Damage” protection to IEC and NEMA type motor starters.
인디케이터 퓨즈는 IEC 및 NEMA 형 모터 시동기에 대한 IEC Type II "No Damage"보호 기능을 제공합니다.
Reduce accidents — The JTD_ID Indicator fuse improves safety by minimizing exposure to live circuits.
사고 감소 - JTD_ID 표시기 퓨즈는 실제 회로에 대한 노출을 최소화하여 안전성을 향상시킵니다.
Unlike other forms of blown fuse indication, once the indicator window darkens, it stays dark.
퓨즈 표시의 다른 형태와 달리 표시창이 어두워지면 어두워집니다.
It does not matter if the power is on or off or if the fuse is in a toolbox.
전원이 켜져 있거나 꺼져 있거나 퓨즈가 도구 상자에 있으면 문제가되지 않습니다.
Other forms of indication requires the power to remain on, which causes a safety hazard for personnel.
다른 형태의 표시는 전원이 켜져 있어야하며, 이는 인원에게 안전 위험을 야기합니다.
| Catalog # | Amps (A) | Interrupting Rating | Opening | VAC (V) | VDC (V) | Size | Stock | Samples | Compare |
|---|
 |  | | | | | | | | |
| JTD.800 | 0.8 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD001 | 1 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD002 | 2 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD003 | 3 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD004 | 4 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD005 | 5 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD006 | 6 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD007 | 7 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD008 | 8 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD009 | 9 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD01.5 | 1.5 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD01.6 | 1.6 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD01.8 | 1.8 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD010 | 10 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD012 | 12 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD015 | 15 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD02.5 | 2.5 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD02.8 | 2.8 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD020 | 20 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD025 | 25 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD03.2 | 3.2 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD03.5 | 3.5 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD030 | 30 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD035 | 35 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD04.5 | 4.5 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD040 | 40 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD045 | 45 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD05.6 | 5.6 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD050 | 50 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD060 | 60 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD070 | 70 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Knife-Blade | Check | Order | |
| JTD080 | 80 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Knife-Blade | Check | Order | |
| JTD090 | 90 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Knife-Blade | Check | Order | |
| JTD1.25 | 1.25 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD100 | 100 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Knife-Blade | Check | Order | |
| JTD110 | 110 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD125 | 125 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD150 | 150 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD17.5 | 17.5 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD175 | 175 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD2.25 | 2.25 | 20 kA @ 300 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 300 | Industrial Cartridge | Check | Order | |
| JTD200 | 200 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD225 | 225 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD250 | 250 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD300 | 300 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD350 | 350 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD400 | 400 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD450 | 450 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD500 | 500 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
| JTD600 | 600 | 20 kA @ 500 Vdc | Slo-Blo/Time Lag (T)/Time Delay | 600 | 500 | Knife-Blade | Check | Order | |
