상품 정보

상품 상세설명

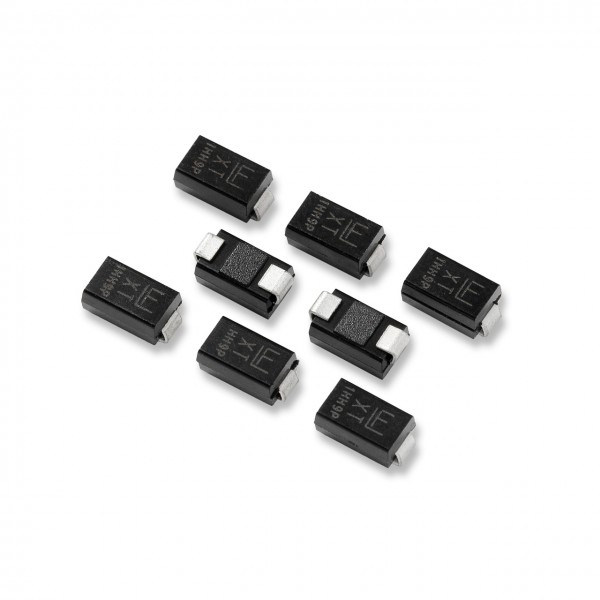

400W Surface Mount Transient Voltage Supressors

VR (Vso): 10, 100, 11, 110, 12, 120, 13, 130, 14, 15

Watts (W): 400

IPP 10x1000μs (A): 23.5, 2.5, 22, 2.3, 20.1, 2.1, 18.6, 1.9, 17.2, 16.4

풍모:

Halogen-Free and RoHS compliant 무 할로겐 및 RoHS 준수

For surface mounted applications in order to optimize board space

보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용

Low profile package 로우 프로파일 패키지

Built-in strain relief 스트레인 릴리프 내장

Glass passivated junction 유리 부동 태화 접합부

Low Inductance 낮은 인덕턴스

Excellent clamping capability 탁월한 클램핑 기능

Repetition Rate (duty cycle): 0.01% 반복율 (듀티 사이클) : 0.01 %

Fast response time: typically less than 1.0ps from 0 Volts to V(BR) for unidirectional types.

빠른 응답 시간 : 일반적으로 단방향 유형의 경우 0V에서 V (BR)까지 1.0ps 미만입니다.

Typical IR less than 1mA above 10V 10V 이상에서 1mA 미만의 일반적인 IR

High temperature soldering: 250 degrees C/10 seconds at terminals 고온 납땜 : 단자에서 250 ℃ / 10 초

Plastic package has Underwriters Laboratory Flammability 94V-O 플라스틱 패키지에는 Underwriters Laboratory 가연성 94V-O가 있습니다.

IHold (A): 1.7, 1.75, 2, 2.1, 2.4

ITRIP

(A): 3.4, 3.8, 3.6, 4.5, 4.7, 5.4

Max Volts

(V): 16

Features:

RoHS compliant and lead-free

Weldable nickel terminals

Low resistance

Provides overcurrent protection at 125°C trip temperature

Catalog #	V_R (V_so)	Watts (W)	I_PP 10x1000μs (A)	MIN V_BR@I_T (V)	MAX V_BR@I_T (V)	V_c (V)	I_T (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples

SMAJ10	10	400	23.5	10.53	12.87	17.85	1	5	150	Check	Order
SMAJ100	100	400	2.5	105.3	128.7	170.1	1	1	150	Check	Order
SMAJ100A	100	400	2.5	111	123	162	1	1	150	Check	Order
SMAJ100C	100	400	2.5	105.3	128.7	170.1	1	1	150	Check	Order
SMAJ100CA	100	400	2.5	111	123	162	1	1	150	Check	Order
SMAJ10A	10	400	23.5	11.1	12.3	17	1	5	150	Check	Order
SMAJ10C	10	400	23.5	10.53	12.87	17.85	1	5	150	Check	Order
SMAJ10CA	10	400	23.5	11.1	12.3	17	1	5	150	Check	Order
SMAJ11	11	400	22	11.565	14.135	19.11	1	1	150	Check	Order
SMAJ110	110	400	2.3	115.65	141.35	185.85	1	1	150	Check	Order
SMAJ110A	110	400	2.3	122	135	177	1	1	150	Check	Order
SMAJ110C	110	400	2.3	115.65	141.35	185.85	1	1	150	Check	Order
SMAJ110CA	110	400	2.3	122	135	177	1	1	150	Check	Order
SMAJ11A	11	400	22	12.2	13.5	18.2	1	1	150	Check	Order
SMAJ11C	11	400	22	11.565	14.135	19.11	1	1	150	Check	Order
SMAJ11CA	11	400	22	12.2	13.5	18.2	1	1	150	Check	Order
SMAJ12	12	400	20.1	12.6	15.4	20.895	1	1	150	Check	Order
SMAJ120	120	400	2.1	126	154	202.65	1	1	150	Check	Order
SMAJ120A	120	400	2.1	133	147	193	1	1	150	Check	Order
SMAJ120C	120	400	2.1	126	154	202.65	1	1	150	Check	Order
SMAJ120CA	120	400	2.1	133	147	193	1	1	150	Check	Order
SMAJ12A	12	400	20.1	13.3	14.7	19.9	1	1	150	Check	Order
SMAJ12C	12	400	20.1	12.6	15.4	20.895	1	1	150	Check	Order
SMAJ12CA	12	400	20.1	13.3	14.7	19.9	1	1	150	Check	Order
SMAJ13	13	400	18.6	13.635	16.665	22.575	1	1	150	Check	Order
SMAJ130	130	400	1.9	136.35	166.65	219.45	1	1	150	Check	Order
SMAJ130A	130	400	1.9	144	159	209	1	1	150	Check	Order
SMAJ130C	130	400	1.9	136.35	166.65	219.45	1	1	150	Check	Order
SMAJ130CA	130	400	1.9	144	159	209	1	1	150	Check	Order
SMAJ13A	13	400	18.6	14.4	15.9	21.5	1	1	150	Check	Order
SMAJ13C	13	400	18.6	13.635	16.665	22.575	1	1	150	Check	Order
SMAJ13CA	13	400	18.6	14.4	15.9	21.5	1	1	150	Check	Order
SMAJ14	14	400	17.2	14.76	18.04	24.36	1	1	150	Check	Order
SMAJ14A	14	400	17.2	15.6	17.2	23.2	1	1	150	Check	Order
SMAJ14C	14	400	17.2	14.76	18.04	24.36	1	1	150	Check	Order
SMAJ14CA	14	400	17.2	15.6	17.2	23.2	1	1	150	Check	Order
SMAJ15	15	400	16.4	15.84	19.36	25.62	1	1	150	Check	Order
SMAJ150	150	400	1.6	158.4	193.6	255.15	1	1	150	Check	Order
SMAJ150A	150	400	1.6	167	185	243	1	1	150	Check	Order
SMAJ150C	150	400	1.6	158.4	193.6	255.15	1	1	150	Check	Order
SMAJ150CA	150	400	1.6	167	185	243	1	1	150	Check	Order
SMAJ15A	15	400	16.4	16.7	18.5	24.4	1	1	150	Check	Order
SMAJ15C	15	400	16.4	15.84	19.36	25.62	1	1	150	Check	Order
SMAJ15CA	15	400	16.4	16.7	18.5	24.4	1	1	150	Check	Order
SMAJ16	16	400	15.4	16.875	20.625	27.3	1	1	150	Check	Order
SMAJ160	160	400	1.5	168.75	206.25	271.95	1	1	150	Check	Order
SMAJ160A	160	400	1.5	178	197	259	1	1	150	Check	Order
SMAJ160C	160	400	1.5	168.75	206.25	271.95	1	1	150	Check	Order
SMAJ160CA	160	400	1.5	178	197	259	1	1	150	Check	Order
SMAJ16A	16	400	15.4	17.8	19.7	26	1	1	150	Check	Order
SMAJ16C	16	400	15.4	16.875	20.625	27.3	1	1	150	Check	Order
SMAJ16CA	16	400	15.4	17.8	19.7	26	1	1	150	Check	Order
SMAJ17	17	400	14.5	17.91	21.89	28.98	1	1	150	Check	Order
SMAJ170	170	400	1.5	179.1	218.9	288.75	1	1	150	Check	Order
SMAJ170A	170	400	1.5	189	209	275	1	1	150	Check	Order
SMAJ170C	170	400	1.5	179.1	218.9	288.75	1	1	150	Check	Order
SMAJ170CA	170	400	1.5	189	209	275	1	1	150	Check	Order
SMAJ17A	17	400	14.5	18.9	20.9	27.6	1	1	150	Check	Order
SMAJ17C	17	400	14.5	17.91	21.89	28.98	1	1	150	Check	Order
SMAJ17CA	17	400	14.5	18.9	20.9	27.6	1	1	150	Check	Order
SMAJ18	18	400	13.7	18.945	23.155	30.66	1	1	150	Check	Order
SMAJ180	180	400	1.4	190.35	232.65	306.6	1	1	150	Check	Order
SMAJ180A	180	400	1.4	201	222	292	1	1	150	Check	Order
SMAJ180C	180	400	1.4	190.35	232.65	306.6	1	1	150	Check	Order
SMAJ180CA	180	400	1.4	201	222	292	1	1	150	Check	Order
SMAJ18A	18	400	13.7	20	22.1	29.2	1	1	150	Check	Order
SMAJ18C	18	400	13.7	18.945	23.155	30.66	1	1	150	Check	Order
SMAJ18CA	18	400	13.7	20	22.1	29.2	1	1	150	Check	Order
SMAJ20	20	400	12.3	21.015	25.685	34.02	1	1	150	Check	Order
SMAJ200	200	400	1.2	211.95	259.05	340.2	1	1	150	Check	Order
SMAJ200A	200	400	1.2	224	247	324	1	1	150	Check	Order
SMAJ200C	200	400	1.2	211.95	259.05	340.2	1	1	150	Check	Order
SMAJ200CA	200	400	1.2	224	247	324	1	1	150	Check	Order
SMAJ20A	20	400	12.3	22.2	24.5	32.4	1	1	150	Check	Order
SMAJ20C	20	400	12.3	21.015	25.685	34.02	1	1	150	Check	Order
SMAJ20CA	20	400	12.3	22.2	24.5	32.4	1	1	150	Check	Order
SMAJ22	22	400	11.3	23.085	28.215	37.275	1	1	150	Check	Order
SMAJ220	220	400	1.1	233.1	284.9	373.8	1	1	150	Check	Order
SMAJ220A	220	400	1.1	246	272	356	1	1	150	Check	Order
SMAJ220C	220	400	1.1	233.1	284.9	373.8	1	1	150	Check	Order
SMAJ220CA	220	400	1.1	246	272	356	1	1	150	Check	Order
SMAJ22A	22	400	11.3	24.4	26.9	35.5	1	1	150	Check	Order
SMAJ22C	22	400	11.3	23.085	28.215	37.275	1	1	150	Check	Order
SMAJ22CA	22	400	11.3	24.4	26.9	35.5	1	1	150	Check	Order
SMAJ24	24	400	10.3	25.29	30.91	40.845	1	1	150	Check	Order
