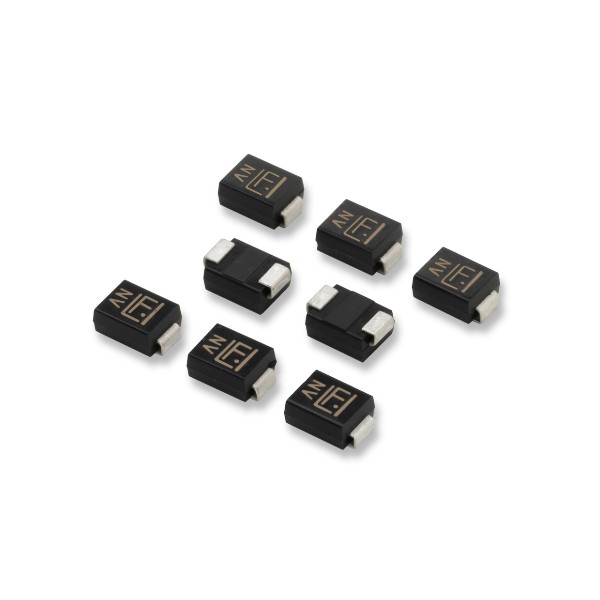

600W Surface Mount TVS Diode
VR (Vso): 10, 100, 11, 110, 12, 120, 13, 130, 14, 15
Watts (W): 600
IPP 10x1000μs (A): 35.3, 3.7, 33, 3.4, 30.2, 3.1, 28, 2.9, 25.9, 24.6
SMBJ 시리즈는 번개 및 기타 과도 전압 현상으로 인한 과도 전압으로부터
민감한 전자 장비를 보호하도록 특별히 설계되었습니다.
Features 풍모:
Excellent clamping capability 탁월한 클램핑 기능
Low incremental surge resistance 낮은 증분 서지 저항
Typical I R less than 1µA above 12V
12V 이상에서 1μA 미만의 일반 I R
For surface mounted applications to optimize board space
보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용
Low profile package 로우 프로파일 패키지
Typical failure mode is short from over-specified voltage or current
과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음
Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c
수염 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다
IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact)
IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉)
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호
Built-in strain relief 스트레인 릴리프 내장
Fast response time: typically less than 1.0ps from 0V to BV min
빠른 응답 시간 : 일반적으로 0V에서 BV min까지 1.0ps 미만
600W peak pulse power capability at 10×1000μs waveform, repetition rate (duty cycles):0.01% 10 × 1000μs 파형에서 600W 피크 펄스 전력 성능, 반복률 (듀티 사이클) : 0.01 %
Typical maximum temperature coefficient ΔV BR = 0.1% × V BR @25°C × ΔT 일반적인 최대 온도 계수 ΔV BR = 0.1 % × V BR @ 25 ° C × ΔT
Glass passivated chip junction 유리 패시베이션 된 칩 접합부
High temperature soldering guaranteed: 260°C/40 seconds at terminals 고온 납땜 보장 : 단자에서 260 ° C / 40 초
Plastic package has underwriters laboratory flammability 94V-O 플라스틱 포장에는 실험실 가연성 94V-O가 보험업자에 의하여있다
Matte tin lead–free plated 무연 주석 도금 무연
Halogen free and RoHS compliant 할로겐 프리 및 RoHS 준수
Applications 응용 분야 :
TVS devices are ideal for the protection of I/O Interfaces, V CC bus and other vulnerable circuits used in Telecom, Computer, Industrial and Consumer electronic applications.
TVS 장치는 I / O 인터페이스, V CC 버스 및 텔레콤, 컴퓨터, 산업 및 소비자 전자 애플리케이션에 사용되는 기타 취약한 회로를 보호하는 데 이상적입니다
