Surface Mount, 600W, High Reliability Series with 100% screen sorting process

VR (Vso): 100, 10, 110, 11, 120, 12, 130, 13, 14, 150

Watts (W): 600

IPP 10x1000μs (A): 3.7, 35.3, 3.4, 33, 3.1, 30.2, 2.9, 28, 25.9, 2.5

Littelfuse의 SMBJ-HRA 시리즈 고 신뢰성 과도 전압 억제 (TVS) 다이오드는 "기성품"인 고감도의

고 신뢰성 TVS 다이오드입니다.

These components, which protect sensitive electronic equipment from voltage transients induced by lightning surge and other transient voltage events, have been screened and sorted for use in DC line protection in aviation electronics and other applications that demand high reliability.

번개 서지 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터 민감한 전자 장비를 보호하는 이러한 구성 요소는

높은 신뢰성이 요구되는 항공 전자 장치 및 기타 애플리케이션의 DC 라인 보호에 사용하기 위해 선별 및 분류되었습니다.

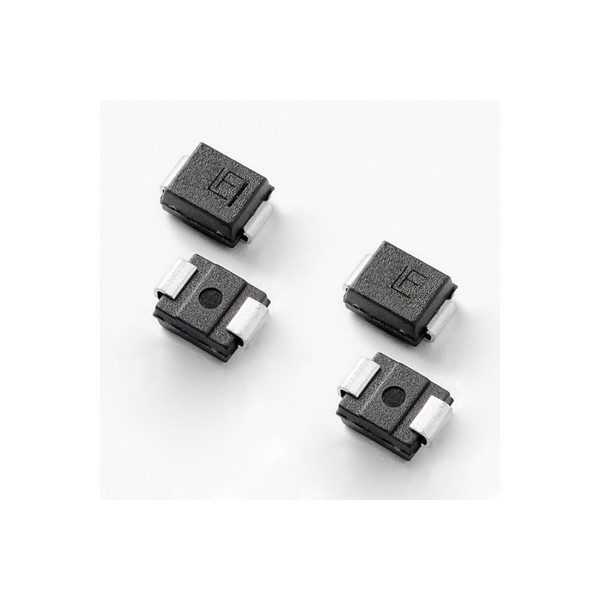

The SMBJ-HRA Series, which has undergone a 100% screen sorting process, is available in a compact DO-214AA SMB package

and is rated for 600W of peak pulse power dissipation.

100 % 스크린 정렬 프로세스를 거친 SMBJ-HRA 시리즈는 소형 DO-214AA SMB 패키지로 제공되며 600W 피크 펄스 전력 소산에 대해 정격을 받았습니다.

Littelfuse High-Reliability Diodes are also available with customized upscreening and sorting process flows. Littelfuse High-Reliability Diodes는 주문형 상향 스크린 및 분류 공정 흐름에서도 사용할 수 있습니다.

Features 풍모:

Military screening process flow 군사 심사 과정 흐름

Flexible selection of high reliability sorting flows, which can be customized on request
요청시 사용자 정의 할 수있는 고 신뢰성 정렬 플로우의 유연한 선택

Standard voltage ranges and power ratings are offered 표준 전압 범위 및 전력 정격 제공

Long history of use in the aerospace industry 항공 우주 산업에서 오랫동안 사용 된 역사

Applications 응용 분야 :

Aviation electronics (avionics) 항공 전자 공학 (항공 전자 공학)

- FADEC

- Airplane sensors - 비행기 센서

- Avionics computers - 항공 전자 컴퓨터

- Fly-by-wire flight control systems - Fly-by-wire 비행 제어 시스템

- Cockpit electronic equipment - 조종석 전자 장비

- Airport landing aid systems - 공항 착륙 지원 시스템

Industrial applications such as the energy industry 에너지 산업과 같은 산업 응용 분야

Catalog #	V_R (V_so)	Watts (W)	I_PP 10x1000μs (A)	MIN V_BR@I_T (V)	MAX V_BR@I_T (V)	V_c (V)	I_T (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples

SMBJ100CA-HRA	100	600	3.7	111	123	162	1	1	150	Check	Order
SMBJ10A-HRA	10	600	35.3	11.1	12.3	17	1	5	150	Check	Order
SMBJ10CA-HRA	10	600	35.3	11.1	12.3	17	1	10	150	Check	Order
SMBJ110CA-HRA	110	600	3.4	122	135	177	1	1	150	Check	Order
SMBJ11A-HRA	11	600	33	12.2	13.5	18.2	1	1	150	Check	Order
SMBJ11CA-HRA	11	600	33	12.2	13.5	18.2	1	1	150	Check	Order
SMBJ120CA-HRA	120	600	3.1	133	147	193	1	1	150	Check	Order
SMBJ12A-HRA	12	600	30.2	13.3	14.7	19.9	1	1	150	Check	Order
SMBJ12CA-HRA	12	600	30.2	13.3	14.7	19.9	1	1	150	Check	Order
SMBJ130CA-HRA	130	600	2.9	144	159	209	1	1	150	Check	Order
SMBJ13A-HRA	13	600	28	14.4	15.9	21.5	1	1	150	Check	Order
SMBJ13CA-HRA	13	600	28	14.4	15.9	21.5	1	1	150	Check	Order
SMBJ14A-HRA	14	600	25.9	15.6	17.2	23.2	1	1	150	Check	Order
SMBJ14CA-HRA	14	600	25.9	15.6	17.2	23.2	1	1	150	Check	Order
SMBJ150CA-HRA	150	600	2.5	167	185	243	1	1	150	Check	Order
SMBJ15A-HRA	15	600	24.6	16.7	18.5	24.4	1	1	150	Check	Order
SMBJ15CA-HRA	15	600	24.6	16.7	18.5	24.4	1	1	150	Check	Order
SMBJ160CA-HRA	160	600	2.3	178	197	259	1	1	150	Check	Order
SMBJ16A-HRA	16	600	23.1	17.8	19.7	26	1	1	150	Check	Order
SMBJ16CA-HRA	16	600	23.1	17.8	19.7	26	1	1	150	Check	Order
SMBJ170CA-HRA	170	600	2.2	189	209	275	1	1	150	Check	Order
SMBJ17A-HRA	17	600	21.8	18.9	20.9	27.6	1	1	150	Check	Order
SMBJ17CA-HRA	17	600	21.8	18.9	20.9	27.6	1	1	150	Check	Order
SMBJ18A-HRA	18	600	20.6	20	22.1	29.2	1	1	150	Check	Order
SMBJ18CA-HRA	18	600	20.6	20	22.1	29.2	1	1	150	Check	Order
SMBJ20A-HRA	20	600	18.6	22.2	24.5	32.4	1	1	150	Check	Order
SMBJ20CA-HRA	20	600	18.6	22.2	24.5	32.4	1	1	150	Check	Order
SMBJ22A-HRA	22	600	16.9	24.4	26.9	35.5	1	1	150	Check	Order
SMBJ22CA-HRA	22	600	16.9	24.4	26.9	35.5	1	1	150	Check	Order
SMBJ24A-HRA	24	600	15.5	26.7	29.5	38.9	1	1	150	Check	Order
SMBJ24CA-HRA	24	600	15.5	26.7	29.5	38.9	1	1	150	Check	Order
SMBJ26A-HRA	26	600	14.3	28.9	31.9	42.1	1	1	150	Check	Order
SMBJ26CA-HRA	26	600	14.3	28.9	31.9	42.1	1	1	150	Check	Order
SMBJ28A-HRA	28	600	13.3	31.1	34.4	45.4	1	1	150	Check	Order
SMBJ28CA-HRA	28	600	13.3	31.1	34.4	45.4	1	1	150	Check	Order
SMBJ30A-HRA	30	600	12.4	33.3	36.8	48.4	1	1	150	Check	Order
SMBJ30CA-HRA	30	600	12.4	33.3	36.8	48.4	1	1	150	Check	Order
SMBJ33A-HRA	33	600	11.3	36.7	40.6	53.3	1	1	150	Check	Order
SMBJ33CA-HRA	33	600	11.3	36.7	40.6	53.3	1	1	150	Check	Order
SMBJ36A-HRA	36	600	10.4	40	44.2	58.1	1	1	150	Check	Order
SMBJ36CA-HRA	36	600	10.4	40	44.2	58.1	1	1	150	Check	Order
SMBJ40A-HRA	40	600	9.3	44.4	49.1	64.5	1	1	150	Check	Order
SMBJ40CA-HRA	40	600	9.3	44.4	49.1	64.5	1	1	150	Check	Order
SMBJ43A-HRA	43	600	8.7	47.8	52.8	69.4	1	1	150	Check	Order
SMBJ43CA-HRA	43	600	8.7	47.8	52.8	69.4	1	1	150	Check	Order
SMBJ45A-HRA	45	600	8.3	50	55.3	72.7	1	1	150	Check	Order
SMBJ45CA-HRA	45	600	8.3	50	55.3	72.7	1	1	150	Check	Order
SMBJ48A-HRA	48	600	7.8	53.3	58.9	77.4	1	1	150	Check	Order
SMBJ48CA-HRA	48	600	7.8	53.3	58.9	77.4	1	1	150	Check	Order
SMBJ5.0A-HRA	5	600	65.3	6.4	7	9.2	10	800	150	Check	Order
SMBJ5.0CA-HRA	5	600	65.3	6.4	7	9.2	10	1600	150	Check	Order
SMBJ51A-HRA	51	600	7.3	56.7	62.7	82.4	1	1	150	Check	Order
SMBJ51CA-HRA	51	600	7.3	56.7	62.7	82.4	1	1	150	Check	Order
SMBJ54A-HRA	54	600	6.9	60	66.3	87.1	1	1	150	Check	Order
SMBJ54CA-HRA	54	600	6.9	60	66.3	87.1	1	1	150	Check	Order
SMBJ58A-HRA	58	600	6.5	64.4	71.2	93.6	1	1	150	Check	Order
SMBJ58CA-HRA	58	600	6.5	64.4	71.2	93.6	1	1	150	Check	Order
SMBJ6.0A-HRA	6	600	58.3	6.67	7.37	10.3	10	800	150	Check	Order
SMBJ6.0CA-HRA	6	600	58.3	6.67	7.37	10.3	10	1600	150	Check	Order
SMBJ6.5A-HRA	6.5	600	53.6	7.22	7.98	11.2	10	500	150	Check	Order
SMBJ6.5CA-HRA	6.5	600	53.6	7.22	7.98	11.2	10	1000	150	Check	Order
SMBJ60A-HRA	60	600	6.2	66.7	73.7	96.8	1	1	150	Check	Order
SMBJ60CA-HRA	60	600	6.2	66.7	73.7	96.8	1	1	150	Check	Order
SMBJ64A-HRA	64	600	5.9	71.1	78.6	103	1	1	150	Check	Order
SMBJ64CA-HRA	64	600	5.9	71.1	78.6	103	1	1	150	Check	Order
SMBJ7.0A-HRA	7	600	50	7.78	8.6	12	10	200	150	Check	Order
SMBJ7.0CA-HRA	7	600	50	7.78	8.6	12	10	400	150	Check	Order
SMBJ7.5A-HRA	7.5	600	46.6	8.33	9.21	12.9	1	100	150	Check	Order
SMBJ7.5CA-HRA	7.5	600	46.6	8.33	9.21	12.9	1	200	150	Check	Order
SMBJ70A-HRA	70	600	5.3	77.8	86	113	1	1	150	Check	Order
SMBJ70CA-HRA	70	600	5.3	77.8	86	113	1	1	150	Check	Order
SMBJ75A-HRA	75	600	5	83.3	92.1	121	1	1	150	Check	Order
SMBJ75CA-HRA	75	600	5	83.3	92.1	121	1	1	150	Check	Order
SMBJ78A-HRA	78	600	4.8	86.7	95.8	126	1	1	150	Check	Order
SMBJ78CA-HRA	78	600	4.8	86.7	95.8	126	1	1	150	Check	Order
SMBJ8.0A-HRA	8	600	44.2	8.89	9.83	13.6	1	50	150	Check	Order
SMBJ8.0CA-HRA	8	600	44.2	8.89	9.83	13.6	1	100	150	Check	Order
SMBJ8.5A-HRA	8.5	600	41.7	9.44	10.4	14.4	1	20	150
