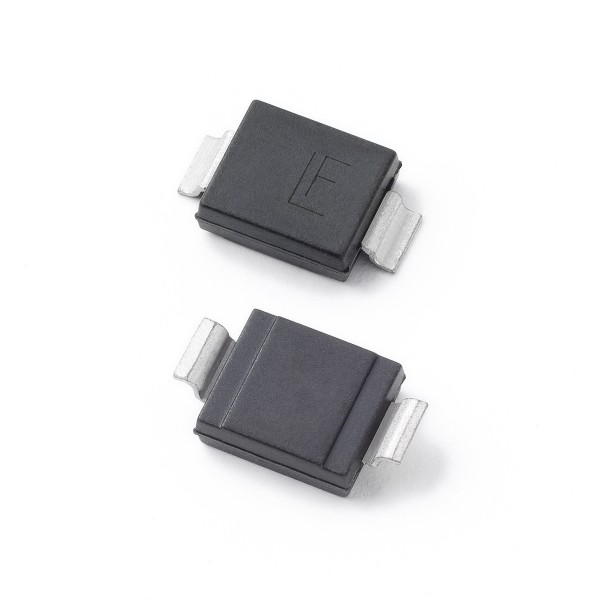

Surface Mount, Hi-Rel 1500W TVS Diode, 100% Screen Test Sorting, DO-215AB
VR (Vso): 100, 10, 110, 11, 120, 12, 13, 14, 15, 16
Watts (W): 1500
IPP 10x1000μs (A): 9.3, 88.3, 8.5, 82.5, 7.8, 75.4, 69.8, 64.7, 61.5, 57.7
SMCG-HRA 시리즈는 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터
민감한 전자 장비를 보호하도록 특별히 설계되었습니다.
Features 풍모:
•High-Reliability upscreened for critical applications require higher reliability performance and low infant mortality failures. 100% screen test sorting 100 % 스크린 테스트 정렬• 1500W peak pulse power capability at 10/1000μs waveform, repetition rate (duty cycles):0.01% • 10 / 1000μs 파형에서 1500W 피크 펄스 전력 성능, 반복 속도 (듀티 사이클) : 0.01 %• L bend lead forming gives best solderbility for Hi reliability application • L 벤드 리드 형성은 Hi 신뢰성 어플리케이션을위한 최고의 솔더링 성을 제공합니다.• For surface mounted applications to optimize board space • 보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용• Excellent clamping capability • 우수한 클램핑 기능• Typical failure mode is short from over-specified voltage or current • 과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧습니다.• Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c • 수염 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다• IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact) • IEC-61000-4-2 ESD 15kV (공기), 8kV (접점)• ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2) • IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호• EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4) • IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호• Fast response time: typically less than 1.0ps from 0V to BV min • 빠른 응답 시간 : 일반적으로 0V에서 BV 분까지 1.0ps 미만• Low incremental surge resistance • 낮은 증분 서지 저항• Typical IR less than 1μA above 12V • 12V보다 1μA 미만인 일반적인 IR• Built-in strain relief • 내장형 스트레인 릴리프• Glass passivated chip junction • 유리 패시베이션 된 칩 접합부• High temperature soldering guaranteed: 260°C/10 seconds at terminals • 고온 납땜 보장 : 터미널에서 260 ° C / 10 초• Meet MSL level1, per J-STD-020, LF maximum peak of 260°C • MSL 레벨 1, J-STD-020, LF 최대 피크 260 ° C 충족• Matte tin lead–free plated • 매트 무연 무연 도금• Halogen free and RoHS compliant • 할로겐 프리 및 RoHS 준수• 2nd level interconnect is Pb-free per IPC/JEDEC J-STD-609A.01 • 2 차 인터커넥트는 IPC / JEDEC J-STD-609A.01에 따라 Pb-free입니다.• V BR @T J = V BR @25°C x (1+αT x (T J - 25)) (αT:Temperature Coefficient, typical value is 0.1%) • V BR @T J = V BR @ 25 ° C x (1 + αT x (T J - 25)) (αT : 온도 계수, 일반 값은 0.1 % 임)
Applications 응용 분야 :TVS devices are ideal for the protection of I/O Interfaces, VCC bus and other vulnerable circuits used in Telecom,
Computer, Industrial and Consumer electronic applications.
TVS 장치는 I / O 인터페이스, VCC 버스 및 통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에
사용되는 기타 취약한 회로를 보호하는 데 이상적입니다.
