Surface Mount – 400W
VR (Vso): 10, 11, 12, 13, 14, 15, 16, 17, 18, 20
Watts (W): 400, 370
IPP 10x1000μs (A): 23.6, 22, 20.2, 18.6, 17.2, 16.4, 15.4, 14.5, 13.7, 12.4

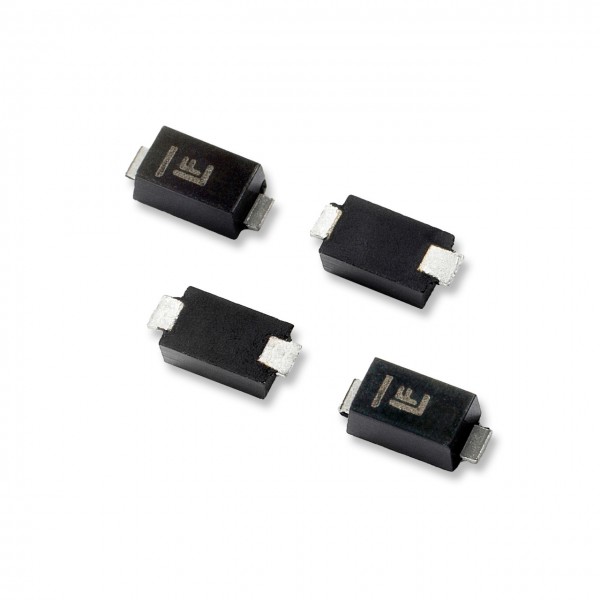

SMF4L 시리즈 SOD-123FL 소형 및 평면 리드 저 프로파일 플라스틱 패키지는 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터 민감한 전자 장비를 보호하도록 특별히 설계되었습니다.
Features 풍모:
400W peak pulsepower capability at 10/1000μs waveform, repetition rate (duty cycle): 0.01% 10 / 1000μs 파형에서 400W 피크 펄스 전력 성능, 반복률 (듀티 사이클) : 0.01 %
Compatible with industrial standard package SOD- 123FL 산업 표준 패키지 SOD-123FL과 호환
Low inductance, excellent clamping capability 낮은 인덕턴스, 우수한 클램핑 능력
For surface mounted applications to optimize board space
보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용
Typical failure mode is short from over-specified voltage or current
과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음
Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c
수염 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다
IEC-61000-4-2 ESD 30kV(Air), 30kV (Contact)
IEC-61000-4-2 ESD 30kV (공기), 30kV (접점)
ESD protection of data lines in accordance with IEC 61000-4-2
IEC 61000-4-2에 따른 데이터 라인의 ESD 보호
EFT protection of data lines in accordance with IEC 61000-4-4
IEC 61000-4-4에 따른 데이터 라인의 EFT 보호
Fast response time: typically less than 1.0ns from 0 Volts to VBR min
빠른 응답 시간 : 일반적으로 0 볼트에서 VBR까지 1.0ns 미만
High temperature soldering: 260°C/40 seconds at terminals
고온 납땜 : 단자에서 260 ° C / 40 초
Glass passivated junction 유리 부동 태화 접합부
Built-in strain relief 스트레인 릴리프 내장
Plastic package is flammability rated V-0 per Underwriters Laboratories
Underwriters Laboratories에 따라 플라스틱 패키지의 난연성 등급은 V-0입니다.
Meet MSL level1, per J-STD-020, LF maximum peak of 260°C
J-STD-020에 따른 MSL 레벨 1, 260 ° C의 LF 최대 피크 충족
Matte tin lead–free plated 무연 주석 도금 무연
Halogen-free and RoHS compliant 할로겐 프리 및 RoHS 준수
Pb-free E3 means 2nd level interconnect is Pb-free and the terminal finish material is tin(Sn)
(IPC/JEDEC J-STD-609A.01)
Pb-Free E3는 2 차 레벨 상호 연결이 Pb-free이고 단자 마감 재료가 주석 (Sn)
(IPC / JEDEC J-STD-609A.01)
Applications 응용 분야 :
SMF4L devices are ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuit used in cellular phones, portable devices, business machines, power supplies and other consumer applications
SMF4L 디바이스는 I / O 인터페이스, VCC 버스 및 휴대 전화, 휴대용 장치, 비즈니스 장비, 전원 공급 장치 및 기타 소비자 애플리케이션에 사용되는 기타 취약한 회로를 보호하는 데 이상적입니다.
