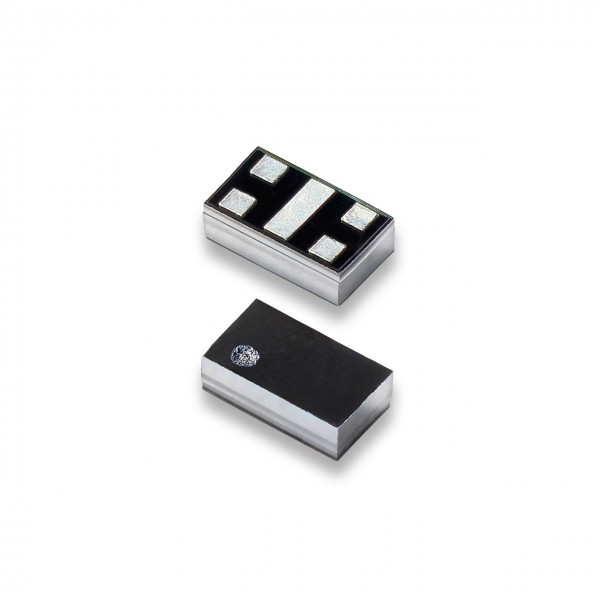

SP1015 > TVS Diodes

Standoff

(V): 5.0

(μA): 0.65

(kV): ±20

소형 4 채널 양방향 TVS 어레이는 파괴적인 정전기 방전 (ESD)을 경험할 수 있는 데이터 라인을 보호합니다.

These robust diodes can safely absorb repetitive ESD strikes well above the maximum level

specified in the IEC61000-4-2 international standard without performance degradation.

이 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준에 명시된 최대 레벨보다

훨씬 높은 반복적인 ESD 경고를 안전하게 흡수 할 수 있습니다.

The bidirectional configuration provides symmetrical ESD protection for data lines when AC signals are present.

양방향 구성은 AC 신호가있을 때 데이터 라인에 대해 대칭형 ESD 보호 기능을 제공합니다.

ESD IEC61000-4-2,±20kV contact, ±30kV air

EFT, IEC61000-4-4, 40A (5/50ns)

Lightning, IEC61000-4-5, 2.0A (tP=8/20μs)

High density TVS Array available today 현재 사용 가능한 고밀도 TVS 어레이

4 channels of protection in a 0.93x0.53mm footprint 0.93x0.53mm 풋 프린트로 4 채널 보호

Touch screen and I²C interfaces 터치 스크린 및 I²C 인터페이스

Applications 응용 분야 :

Mobile Phones 휴대 전화

Smart Phones 스마트 폰

Tablets 태블릿

Wearable Technology 웨어러블 기술

Catalog #	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Channels	Mounting	Stock	Samples
SP1015-04WTG	5.0	0.65	±20	±30	2.0	11.0V@1A	5.0	0402 flipchip	4	Surface Mount	Check	Order
