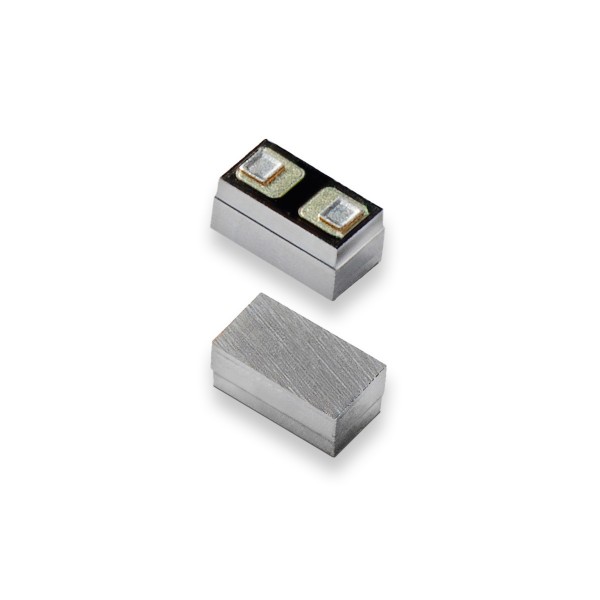

6pF 12kV Bidirectional Discrete TVS
Standoff
Voltage
(V): 6.0
ILeak
(μA): 0.01uA@3.3
ESD Contact
(kV): ±12
SP1021은 독점적 인 실리콘 애벌랜치 기술로 제조 된 백 투 백 (back-to-back) 제너 다이오드를 포함하고있어 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된 최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.
The back-to-back configuration provides symmetrical ESD protection for data lines when AC signals are present.
back-to-back 구성은 AC 신호가 존재할 때 데이터 라인을 대칭 적으로 ESD 보호합니다.
Features 풍모:
ESD IEC61000-4-2,±12kV contact, ±15kV air
EFT, IEC61000-4-4, 40A (5/50ns) EFT, IEC61000-4-4, 40A (5 / 50ns)
Low capacitance of 6pF (@ VR=0V)
6pF의 낮은 커패시턴스 (@ VR = 0V)
Low leakage current of 0.1μA at 5V
5V에서 0.1μA의 낮은 누설 전류
Industries smallest ESD footprint available (01005)
업계 최소 ESD 풋 프린트 제공 (01005)
Applications 응용 분야 :
Mobile Phones 휴대 전화
Smart Phones 스마트 폰
Camcorders 캠코더
Portable Medical 휴대용 의료
Digital Cameras 디지털 카메라
Wearable Technology 웨어러블 기술
Portable Navigation Devices 휴대용 내비게이션 장치
Tablets 정제
Point of Sale Terminals 판매 시점 관리 터미널
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Mounting | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP1021-01WTG | 6.0 | 0.01uA@3.3 | ±12 | ±15 | 2.0 | 10.0V@1A | 6 | 01005 flipchip | 1 | Surface Mount | Check | Order |
