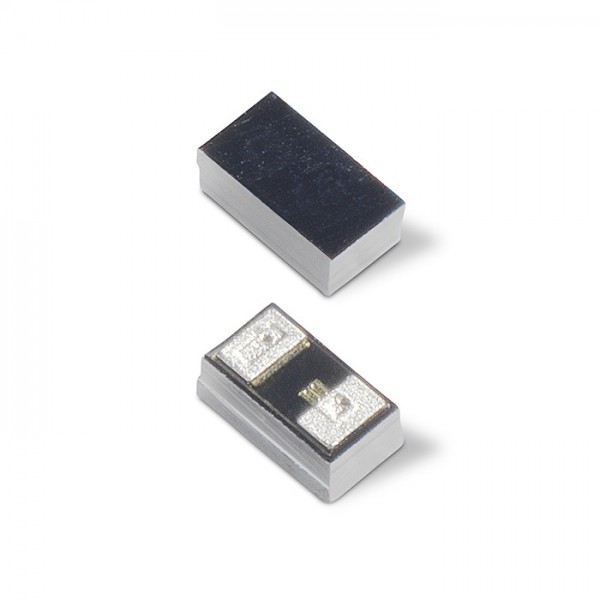

0.35pF 20kV Unidirectional Discrete TVS
Standoff
Voltage
(V): 3.3
ILeak
(μA): 0.02
ESD Contact
(kV): ±20
SP3145는 업계 최초로 단방향 ESD protection in a 01005 type package.
01005 유형 패키지의 ESD 보호.
Unidirectional 단방향
protection should be favored over bi directional
보호는 양방향보다 선호되어야한다.
performance, particularly on logic and data lines, which
성능, 특히 로직 및 데이터 라인에서
typically do not transit zero volts during standard operation.
일반적으로 표준 작동 중에는 0 볼트를 통과하지 않습니다 .
Fast-acting, semiconductor based technology can withstand multiple ESD events, without wear-out or degradation.
고속 작동, 반도체 기반 기술은 마모 또는 열화없이 여러 ESD 이벤트를 견딜 수 있습니다.
Low nominal capacitance makes this product meaningful for interfaces running at high data rates, approaching 5 GHz clock speeds.
공칭 커패시턴스가 낮 으면이 제품은 높은 데이터 속도로 실행되는 인터페이스에서 5GHz 클럭 속도에 가까워 의미가 있습니다.
Features 풍모:
Industry-first unidirectional protection, critical for data line protection, and any interface which does not transit zero volts
데이터 라인 보호에 필수적인 업계 최초의 단방향 보호 및 0 볼트를 통과하지 않는 모든 인터페이스
ESD, IEC 61000-4-2, ± 20kV 접촉, ± 25kV 공기
EFT, IEC 61000-4-4, 40A (5/50ns)
Lightning, IEC 61000-4-5,2nd edition, 1A (tp=8/20μs)
Low capacitance of 0.35pF (@ VR=0V)
Low leakage current of 20nA (max) at 2.8V
2.8V에서 20nA (최대)의 낮은 누설 전류
Industry's smallest single channel form factor, nominally 01005
업계에서 가장 작은 단일 채널 폼 팩터, 명목상으로 01005
Halogen free, Lead free and RoHS compliant 할로겐 프리, 무연 및 RoHS 준수
Applications 응용 :
Mobile Phones 휴대 전화
Smart Phones 스마트 폰
Camcorders 캠코더
Portable Medical 휴대용 의료
Digital Cameras 디지털 카메라
Wearable Technology 웨어러블 기술
Portable Navigation Devices 휴대용 내비게이션 장치
Tablets 태블릿
Point of Sale Terminals 판매 시점 관리 터미널
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Mounting | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP3145-01WTG | 3.3 | 0.02 | ±20 | ±25 | 1.0 | 11.5V@1A | 0.35 | 01005 WLCSP | 1 | Surface Mount | Check | Order |
