4 Channel Common Mode Filter with ESD Protection-AEC-Q101 QualifiedAEC-Q101 Qualified: YES
ILeak(μA): 0.1
ESD Contact(kV): 15
Littelfuse의 SP5001 시리즈 TVS (Transient Voltage Suppression) 다이오드는 고속 차동 직렬 인터페이스를 사용하는시스템에서 정
전기 방전 (ESD) 보호 및 공통 모드 EMI 필터링을 모두 제공하는 고도로 통합 된 CMF (Common-Mode Filter)입니다.
Its high common-mode stop band attenuation in the cellular frequency ranges effectively prevents
high speed data lines from interfering with radio frequencies.
셀룰러 주파수 범위에서 높은 공통 모드 스톱 밴드 감쇄는 고속 데이터 라인이 무선 주파수를 방해하는 것을 효과적으로 방지합니다.
The SP5001 Series can protect and filter two differential line pairs.
SP5001 시리즈는 두 개의 차동 라인 쌍을 보호하고 필터링 할 수 있습니다.

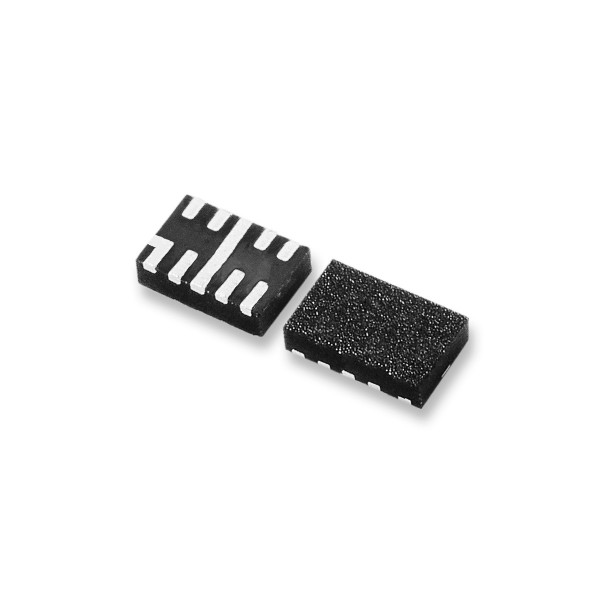

Its low-profile RoHS-compliant TDFN-10 package and compact design offer substantial cost and space savings over discrete solutions.
로우 프로파일의 RoHS 준수 TDFN-10 패키지와 컴팩트 한 디자인은 개별 솔루션에 비해 비용 및 공간을 크게 절약합니다.
Features 풍모:
Deep common-mode stop band attenuation (-30dB) 깊은 공통 모드 스톱 밴드 감쇠 (-30dB)
Large differential bandwidth (> 2.5 GHz) 대형 차동 대역폭 (> 2.5 GHz)
Low channel capacitance of 0.8pF 0.8pF의 낮은 채널 커패시턴스
Low-profile TDFN-10 package 로우 프로파일 TDFN-10 패키지
AEC-Q101 qualified AEC-Q101 인증
Applications 응용 분야 :
Protection of HDMI, MIPI D-PHY, USB, or DVI interfaces in:
HDMI, MIPI D-PHY, USB 또는 DVI 인터페이스 보호 :
- Smartphones - 스마트 폰- Tablets - 태블릿- Digital still cameras - 디지털 스틸 카메라- Other consumer electronics - 기타 가전 제품
| Catalog # | AEC-Q101 Qualified | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | CI/OTYP
(pF) | Channels | Size | Stock | Samples |
|---|
 |  | | | | | | | | |
| SP5001-04TTG | YES | 0.1 | 15 | 30 | 0.8 | 4 | TDFN-10 | Check | Order |
