5pF, 8kV, SCR & Diode Rail Clamp Array
Standoff
Voltage
(V): 30
ILeak
(μA): 0.02
ESD Contact
(kV): 8
SP723은 ESD 및 민감한 입력 회로에 대한 과전압 보호를위한 SCR / 다이오드 양극성 구조의 어레이입니다.
The SP723 has 2 protection SCR/Diode device structures per input.
SP723은 입력 당 보호 SCR / 다이오드 장치 구조가 2 개 있습니다.
There are a total of 6 available inputs that can be used to protect up to 6 external signal or bus lines.
최대 6 개의 외부 신호 또는 버스 라인을 보호하는 데 사용할 수있는 총 6 개의 입력이 있습니다.
Overvoltage protection is from the IN (Pins 1 - 3 and Pins 5 - 7) to V+ or V-.
과전압 보호는 IN (핀 1 - 3 및 핀 5 - 7)에서 V + 또는 V -까지입니다.
The SCR structures are designed for fast triggering at a threshold of one +VBE diode threshold
above V+ (Pin 8) or a -VBE diode threshold below V- (Pin 4).
SCR 구조는 V + (핀 8)보다 높은 + VBE 다이오드 임계 값 또는 V- (핀 4) 아래의 -VBE 다이오드 임계 값의
임계 값에서 빠른 트리거링을 위해 설계되었다.
From an IN input, a clamp to V+ is activated if a transient pulse causes the input to be increased
to a voltage level greater than one VBE above V+.
IN 입력에서 V +에 대한 클램프는 과도 펄스가 입력을 V +보다 1 VBE 이상 큰 전압 레벨로 증가 시키면 활성화됩니다.
A similar clamp to V- is activated if a negative pulse, one VBE less than V-, is applied to an IN input.
네거티브 펄스, 즉 V-보다 작은 VBE가 IN 입력에 인가 되면 V-와 유사한 클램프가 활성화됩니다.
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | CI/OTYP
(pF) | Size | Polarity | Channels | Mounting | Stock | Samples | Compare |
|---|
 |  | | | | | | | | | | | | |

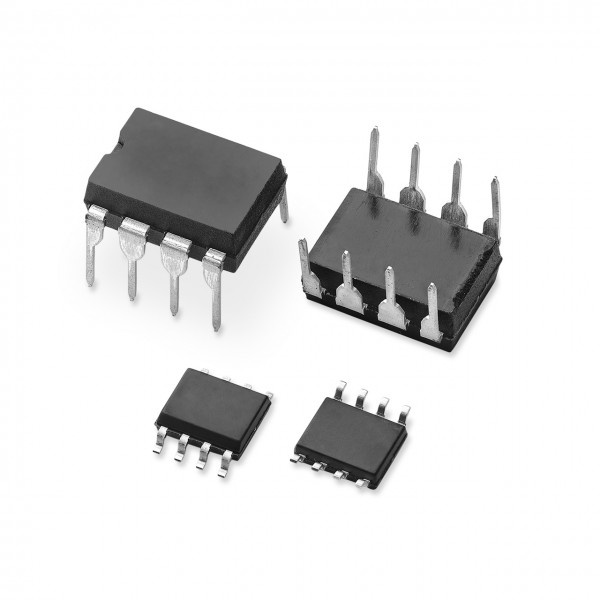

| SP723ABG | 30 | 0.02 | 8 | 15 | 7 | 5 | SOIC-8 | Bipolar | 6 | Surface Mount | Check | Order | |
| SP723ABTG | 30 | 0.02 | 8 | 15 | 7 | 5 | SOIC-8 | Bipolar | 6 | Surface Mount | Check | Order | |
| SP723APP | 30 | 0.02 | 8 | 15 | 7 | 5 | PDIP-8 | Bipolar | 6 | Through Hole | Check | Order |
