70V 40A Diode Array
Standoff
Voltage(V): 70
ILeak(μA): 5
ESD Contact(kV): 30
SR70 시리즈 TVS 다이오드 어레이 (SPA ® 장치)는 VDSL 및 VDSL2와 같은 텔레콤
인터페이스 용 번개로 인한 서지 및 ESD로부터 보호합니다.
SR70 Series TVS Diode Arrays (SPA ® Devices) are ideal for protecting telecommunication interfaces s
uch as VDSL and VDSL2 from damage due to lighting-induced surges and electrostatic dissipation (ESD).
SR70 시리즈 TVS 다이오드 어레이 (SPA ® 장치)는 VDSL 및 VDSL2와 같은 원격 통신 인터페이스를
조명으로 인한 서지 및 정전기 방전 (ESD)으로 인한 손상으로부터 보호하는 데 이상적입니다.
The device consists of four low capacitance, rail-to-rail diodes to provide robust protection
by steering damaging transients into the power rails away from the IC.
이 소자는 4 개의 저 캐패시턴스, 레일 - 투 - 레일 다이오드로 구성되어있어
IC에서 멀리 떨어진 전원 레일로 과도 전류를 조종하여 견고한 보호 기능을 제공한다.
SR70 Series TVS Diode Arrays can safely absorb up to 40A (t P =8/20μs) and repetitive
ESD strikes at ±30kV without performance degradation.
SR70 시리즈 TVS 다이오드 어레이는 성능 저하없이 최대 40A (tP = 8 / 20μs) 및
반복적 인 ESD 스트라이크 (± 30kV)를 안전하게 흡수 할 수 있습니다.
When compared with competitive devices, the SR70 Series offers far greater protection against surge-related damage,
including a much higher surge rating (40A vs. just 24A or 27A from competitive devices), a much lower loading capacitance level
(2.0pF typical vs. anywhere from 2.5pF to 10pF), and a much higher ESD rating (30kV vs. 8kV).
경쟁 디바이스와 비교할 때 SR70 시리즈는 훨씬 높은 서지 등급 (40A 대 경쟁 디바이스의 단 24A 또는 27A), 훨씬 낮은 부하 커패시턴스 수준 (일반적으로 2.0pF vs. 2.5pF ~ 10pF), 훨씬 높은 ESD 정격 (30kV vs. 8kV)을 제공합니다.
Features 풍모:
Robust surge protection allows up to 40A (t P =8/20μs, IEC61000-4-5) without performance degradation
and helps ensure compliance with regulatory standards.
견고한 서지 보호 기능은 성능 저하없이 최대 40A (t P = 8 / 20μs, IEC61000-4-5)를 허용하고 규제 표준을 준수하도록 합니다.
Low loading capacitance (2pF typical) from each I/O to ground minimizes signal degradation and makes
them an ideal choice for protecting high-speed data lines such as VDSL and VDSL2.
각 I / O에서 접지까지의 낮은 부하 커패시턴스 (일반적으로 2pF)는 신호 저하를 최소화하고
VDSL 및 VDSL2와 같은 고속 데이터 라인 보호에 이상적인 선택입니다.
Enhanced ESD protection (±30kV contact, ±30kV air) exceeds the highest level of the IEC61000-4-2 standard (±8kV).
향상된 ESD 보호 (± 30kV 접촉, ± 30kV 공기)는 IEC61000-4-2 표준 (± 8kV)의 최고 수준을 초과합니다.

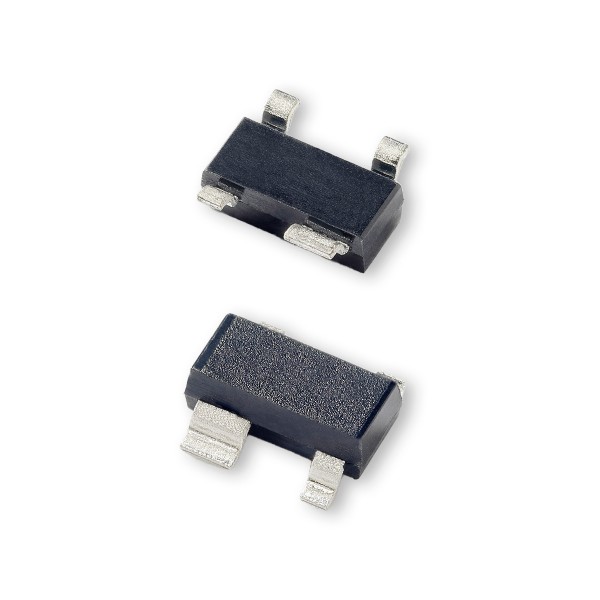

Compact SOT143 package conserves board space, allowing designers greater flexibility when placing circuit protection devices.
소형 SOT143 패키지로 보드 공간을 절약하므로 회로 보호 장치를 배치 할 때 설계자가 더 큰 유연성을 누릴 수있다.
Extremely low dynamic resistance (0.35Ω) ensures excellent clamping performance to protect sensitive ICs.
매우 낮은 동적 저항 (0.35Ω)은 민감한 IC를 보호하는 우수한 클램핑 성능을 보장합니다.
Applications 응용 분야 :
xDSL (ADSL, VDSL) interfaces xDSL (ADSL, VDSL) 인터페이스
T1/E1/T3/E3 interfaces T1 / E1 / T3 / E3 인터페이스
10/100/1000 Ethernet data lines 10/100/1000 이더넷 데이터 라인
Video lines or inputs 비디오 라인 또는 입력
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SR70-02CTG | 70 | 5 | 30 | 30 | 40 | 1.4V @ 1A | 2 | SOT143-4 | Bipolar | 2 | Check | Order |
