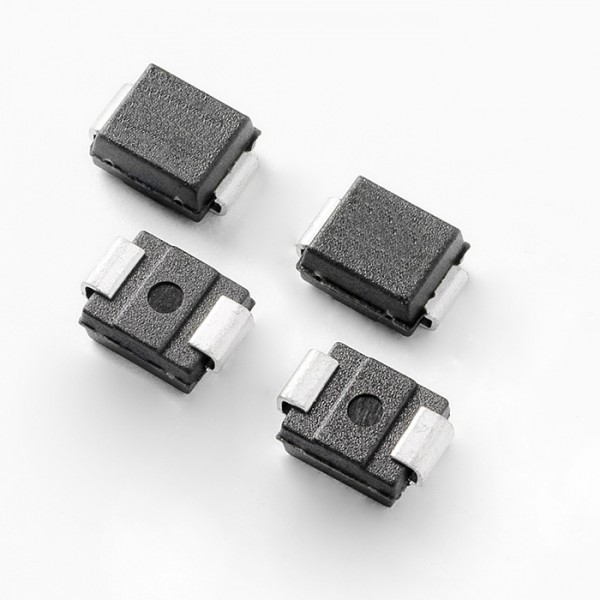

SZ1SMBxxA > TVS Diodes

TYP VBR@IT (V): 117, 14, 15.15, 15.6, 17.6, 187.5, 19.7, 19.9, 21.05, 25.65

SMB 시리즈는 고전압, 고 에너지 과도 상태에서 전압에 민감한 부품을 보호하도록 설계되었습니다.

They have excellent clamping capability, high surge capability, low zener impedance and fast response time.

우수한 클램핑 기능, 높은 서지 기능, 낮은 제너 임피던스 및 빠른 응답 시간을 제공합니다.

The SMB series is supplied in Littelfuse's exclusive, cost-effective, highly reliable package and is ideally suited for use in communication systems,

numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.

SMB 시리즈는 Littelfuse의 독보적이고 경제적이며 신뢰성이 높은 패키지로 제공되며 통신 시스템, 수치 제어, 공정 제어,

의료 기기, 비즈니스 기계, 전원 공급 장치 및 기타 여러 산업 / 소비자 애플리케이션에 이상적으로 사용됩니다.

Features 풍모:

Standard Zener Breakdown Voltage Range - 6.4 to

200 V 표준 제너 항복 전압 범위 - 6.4 ~ 200V

Stand-off Voltage Range - 5 to 170 V

스탠드 오프 전압 범위 - 5 ~ 170 V

Peak Power - 600 Watts @ 1 ms

최고 출력 - 600W @ 1ms

Maximum Clamp Voltage @ Peak Pulse Current

피크 전류에서 최대 클램프 전압

Low Leakage < 5 µA Above 10 V

10 V 이상에서 5 μA 미만의 낮은 누설

UL Recognition

UL 인증

Response Time is Typically < 1 ns

응답 시간은 일반적으로 <1 ns입니다.

CASE : Void-free, transfer-molded, thermosetting plastic

사례 : 무공해, 트랜스퍼 성형, 열경화성 플라스틱

FINISH : All external surfaces are corrosion resistant and leads are readily solderable

마감 : 모든 외부 표면은 내 부식성이며 납은 쉽게 납땜 가능합니다.

POLARITY : Cathode indicated by molded polarity notch.

극성 : 성형 된 극성 노치로 표시된 음극.

When operated in zener mode, will be positive with respect to anode

제너 모드에서 작동 할 때, 양극에 대해 양

MOUNTING POSITION : Any

설치 위치 : 모든

LEADS : Modified L-Bend providing more contact area to bond pad

리드 : 본드 패드에 더 많은 접촉 영역을 제공하는 수정 된 L- 벤드

MAXIMUM CASE TEMPERATURE FOR SOLDERING PURPOSES : 260°C for 10 Seconds

땜납을위한 최대 케이스 온도 : 260 ° C, 10 초

WAFER FAB LOCATION : Phoenix, Arizona WAFER FAB

위치 : 애리조나 주 피닉스

ASSEMBLY/TEST LOCATION : Seremban, Malaysia

조립 / 시험 장소 : 말레이시아, 세 렘반

Pb-Free Packages are Available

무연 패키지 제공

SZ Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements

고유 한 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 프로그램 용 SZ 접두사

AEC-Q101 Qualified and PPAP Capable AEC-Q101 공인 및 PPAP 가능

Catalog #	VR (Vso)	Watts (W)	TYP VBR@IT (V)	Vc (V)	Ir@Vso (μA)	Uni / Bi	Stock	Samples	Compare
SZ1SMB100AT3G	100	600	117	162	5	Unidirectional	Check	Order
SZ1SMB12AT3G	12	600	14	19.9	5	Unidirectional	Check	Order
SZ1SMB13AT3G	13	600	15.15	21.5	5	Unidirectional	Check	Order
SZ1SMB14AT3G	14	600	15.6	23.2	5	Unidirectional	Check	Order
SZ1SMB15AT3G	15	600	17.6	24.4	5	Unidirectional	Check	Order
SZ1SMB160AT3G	160	600	187.5	259	5	Unidirectional	Check	Order
SZ1SMB16AT3G	16	600	19.7	26	5	Unidirectional	Check	Order
SZ1SMB17AT3G	17	600	19.9	27.6	5	Unidirectional	Check	Order
SZ1SMB18AT3G	18	600	21.05	29.2	5	Unidirectional	Check	Order
SZ1SMB22AT3G	22	600	25.65	35.5	5	Unidirectional	Check	Order
SZ1SMB24AT3G	24	600	28.1	38.9	5	Unidirectional	Check	Order
SZ1SMB26AT3G	26	600	30.4	42.1	5	Unidirectional	Check	Order
SZ1SMB28AT3G	28	600	32.75	45.4	5	Unidirectional	Check	Order
SZ1SMB30AT3G	30	600	35.05	48.4	5	Unidirectional	Check	Order
SZ1SMB33AT3G	33	600	38.65	53.3	5	Unidirectional	Check	Order
SZ1SMB36AT3G	36	600	42.1	58.1	5	Unidirectional	Check	Order
SZ1SMB43AT3G	43	600	50.3	69.4	5	Unidirectional	Check	Order
SZ1SMB48AT3G	48	600	56.1	77.4	5	Unidirectional	Check	Order
SZ1SMB5.0AT3G	5	600	6.7	9.2	800	Unidirectional	Check	Order
SZ1SMB51AT3G	51	600	59.7	82.4	5	Unidirectional	Check	Order
SZ1SMB58AT3G	58	600	67.8	93.6	5	Unidirectional	Check	Order
SZ1SMB6.5AT3G	6.5	600	7.6	11.2	500	Unidirectional	Check	Order
SZ1SMB60AT3G	60	600	70.2	96.8	5	Unidirectional	Check	Order
SZ1SMB7.0AT3G	7	600	8.19	12	200	Unidirectional	Check	Order
SZ1SMB7.5AT3G	7.5	600	8.77	12.9	100	Unidirectional	Check	Order
