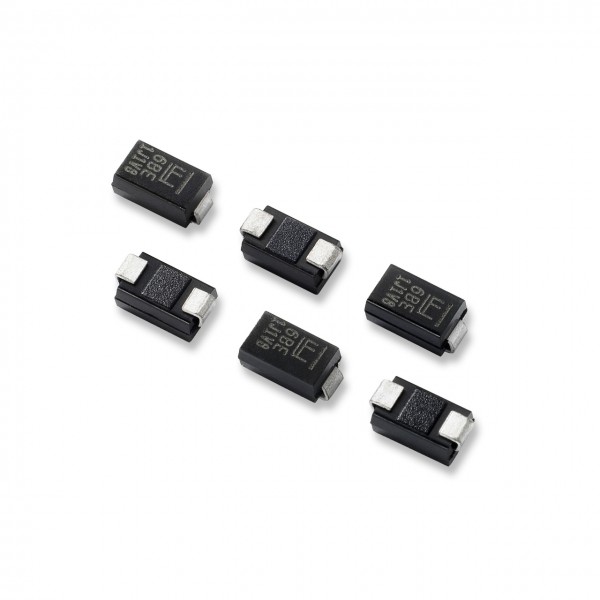

SZP6SMBxxA > TVS Diodes

TYP VBR@IT (V): 100, 120, 12, 130.5, 13.05, 150.5, 15.05, 160, 16, 180

SMB 시리즈는 고전압, 고 에너지 과도 상태에서 전압에 민감한 부품을 보호하도록 설계되었습니다.

They have excellent clamping capability, high surge capability, low zener impedance and fast response time.

우수한 클램핑 기능, 높은 서지 기능, 낮은 제너 임피던스 및 빠른 응답 시간을 제공합니다.

The SMB series is supplied in Littelfuse's exclusive, cost-effective, highly reliable package and is ideally suited for use in communication systems, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.

SMB 시리즈는 Littelfuse의 독보적이고 경제적이며 신뢰성이 높은 패키지로 제공되며 통신 시스템, 수치 제어,

공정 제어, 의료 기기, 비즈니스 기계, 전원 공급 장치 및 기타 여러 산업 / 소비자 애플리케이션에 이상적으로 사용됩니다.

Features 풍모:

Standard Zener Breakdown Voltage Range - 6.8 to 200 V 표준 제너 항복 전압 범위 - 6.8 ~ 200V

Peak Power - 600 Watts @ 1 ms 최고 출력 - 600W @ 1ms

Maximum Clamp Voltage @ Peak Pulse Current 피크 전류에서 최대 클램프 전압

Low Leakage < 5 µA Above 10 V 10 V 이상에서 5 μA 미만의 낮은 누설

UL Recognition UL 인증

Response Time is Typically < 1 ns 응답 시간은 일반적으로 <1 ns입니다

Mechanical Characteristics 기계적 특성

CASE : Void-free, transfer-molded, thermosetting plastic 사례 : 무공해, 트랜스퍼 성형, 열경화성 플라스틱

FINISH : All external surfaces are corrosion resistant and leads are readily solderable

마감 : 모든 외부 표면은 내 부식성이며 납은 쉽게 납땜 가능합니다.

POLARITY : Cathode indicated by polarity band

극성 : 극성 밴드로 표시된 음극

MOUNTING POSITION : Any 설치 위치 : 모든

LEADS : Modified L-Bend providing more contact area to bond pad

리드 : 본드 패드에 더 많은 접촉 영역을 제공하는 수정 된 L- 벤드

MAXIMUM CASE TEMPERATURE FOR SOLDERING PURPOSES : 260°C for 10 Seconds

땜납을위한 최대 케이스 온도 : 260 ° C, 10 초

WAFER FAB LOCATION : Phoenix, Arizona WAFER FAB

위치 : 애리조나 주 피닉스

ASSEMBLY/TEST LOCATION : Seremban, Malaysia

조립 / 시험 장소 : 말레이시아, 세 렘반

These devices are available in Pb-free package(s).

이 소자는 무연 패키지로 제공된다.

Specifications herein apply to both standard and Pb-free devices.

이 규격은 표준 및 무연 디바이스 모두에 적용됩니다.

AEC-Q101 Qualified and PPAP Capable AEC-Q101

공인 및 PPAP 가능

SZ Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements

고유 한 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 프로그램 용 SZ 접두사

Catalog #	VR (Vso)	Watts (W)	TYP VBR@IT (V)	Vc (V)	Ir@Vso (μA)	Uni / Bi	Stock	Samples	Compare
SZP6SMB100AT3G	85.5	600	100	137	5	Unidirectional	Check	Order
SZP6SMB120AT3G	102	600	120	165	5	Unidirectional	Check	Order
SZP6SMB12AT3G	10.2	600	12	16.7	5	Unidirectional	Check	Order
SZP6SMB130AT3G	111	600	130.5	179	5	Unidirectional	Check	Order
SZP6SMB13AT3G	11.1	600	13.05	18.2	5	Unidirectional	Check	Order
SZP6SMB150AT3G	128	600	150.5	207	5	Unidirectional	Check	Order
SZP6SMB15AT3G	12.8	600	15.05	21.2	5	Unidirectional	Check	Order
SZP6SMB160AT3G	136	600	160	219	5	Unidirectional	Check	Order
SZP6SMB16AT3G	13.6	600	16	22.5	5	Unidirectional	Check	Order
SZP6SMB180AT3G	154	600	180	246	5	Unidirectional	Check	Order
SZP6SMB18AT3G	15.3	600	18	25.2	5	Unidirectional	Check	Order
SZP6SMB200AT3G	171	600	200	274	5	Unidirectional	Check	Order
SZP6SMB20AT3G	17.1	600	20	27.7	5	Unidirectional	Check	Order
SZP6SMB22AT3G	18.8	600	22	30.6	5	Unidirectional	Check	Order
SZP6SMB24AT3G	20.5	600	24	33.2	5	Unidirectional	Check	Order
SZP6SMB27AT3G	23.1	600	27.05	37.5	5	Unidirectional	Check	Order
SZP6SMB30AT3G	25.6	600	30	41.4	5	Unidirectional	Check	Order
SZP6SMB33AT3G	28.2	600	33.05	45.7	5	Unidirectional	Check	Order
SZP6SMB36AT3G	30.8	600	36	49.9	5	Unidirectional	Check	Order
SZP6SMB39AT3G	33.3	600	39.05	53.9	5	Unidirectional	Check	Order
SZP6SMB47AT3G	40.2	600	47.05	64.8	5	Unidirectional	Check	Order
SZP6SMB51AT3G	43.6	600	51.05	70.1	5	Unidirectional	Check	Order
SZP6SMB56AT3G	47.8	600	56	77	5	Unidirectional	Check	Order
SZP6SMB6.8AT3G	5.8	600	6.8	10.5	1000	Unidirectional	Check	Order
SZP6SMB62AT3G	53	600	62	85	5	Unidirectional	Check	Order
SZP6SMB75AT3G	64.1	600	75.05	103	5	Unidirectional	Check	Order
SZP6SMB82AT3G	70.1	600	82	113	5	Unidirectional	Check	Order
SZP6SMB91AT3G	77.8	600	91	125	5	Unidirectional	Check	Order
