Product characteristics
Only failure sections for neutral point multi-ground 22.9kV-Y power lines are quickly and accurately
blocking or opening up
Acceptance minimizes damage to facilities
○ High technology
– Convenient to users with small weight gain
– Air Puffer-type Soho Structure is applied as an insulating type in the air
– Convenient fuses and maintenance
– Apply support-again CT
– Wide range of operating temperatures -20°C to 40°C
○ Safety
– Safe operation even in live conditions
– Prevent safety accidents during maintenance by input and open visual type
– Superior Arc-So-Ho
○ Easy installation
– Can be installed vertically and horizontally
– Convenient operation through flexible type manual cable
– Smaller, lighter, easier device installation
○ Overload protection
Under 800A of over-current rock, it is operated according to the characteristic curve when it is rolled.
○ Axial trip function (Changed spring trip)
Even if the T-C curve is blocked due to overload or the ASS is not blocked due to overloading, the ASS automatically separates the track at the rear of the ASS by tripping immediately.
○ Inrush-current blocking function
When ASS is normally operated (more than 10% of the correction tab current and less than 100% of the current), it is applied again after the operation is cut off.
This function prevents the ASS from malfunctioning due to the inrush current of the ASS rear unit.
○ Over current locking function
In the event of a failure greater than the rated cut-off current (900A), the switchgear is LOCK if the current is greater than 800A ± 10% while protecting the switch.
After the fault current is removed by the blocking of the rear protection device, the ASS is shut off in the voltage-free state.
○ Service condition
– Ambient temperature: Maximum : 40°C / minimum : -20°C
– Table height: less than 1,000 meters
– Location of Installation: Indoor
– Installation method: Vertical and horizontal
Terms of use
– Ambient temperature: Maximum : 40°C / minimum : -25°C
– Table height: less than 1,000 meters
– Location of Installation: Outdoor
제품특징
중성점 다중접지 22.9kV-Y 배전선로용 고장구간만을 신속 정확하게
차단 또는 개방
수용가 설비의 피해 최소화
○ 고기술(High technic)
– 소형 경량화 실현으로 사용자 편리
– 기중 절연형으로 Air Puffer형 소호구조 적용
– 편리한 퓨즈부착 및 유지보수
– 지지애자형 CT 적용
– 광범위한 사용온도 -20℃ ~ 40℃
○ 안전(Safety)
– 활선상태에서도 안전한 동작
– 투입 및 개방 육안식별로 유지보수시 안전사고 예방
– 뛰어난 아크소호 성능
○ 편리성(Easy installation)
– 수직 및 수평설치 가능
– Flexible type의 수동 cable방식을 통한 편리한 동작기능
– 소형 경량화로 기기설치 용이
○ 과부하보호기능(Overload protection)
과전류 록크 800A 미만에서는 강반한시 특성곡선에 따라 작동됩니다.
○ 축세 Trip기능(Charged spring trip)
과부하로 T-C곡선에 따라 차단 동작중이거나 과부하가 제거되어 ASS가 차단되지 않았어도 후비보호 장치가 동작을 하여 무전압이 발생되면 ASS는 순시 트립하여 ASS 후단의 선로를 자동으로 분리합니다.
○ 돌입전류 억제기능(Inrush-current blocking function)
ASS가 정상적으로(정정탭 전류의 10% 이상 100%미만의 전류)동작에 열림동작 차단 후에 다시 닫힘동작으로 투입 되었을 때 ASS 후단 기기의 돌입 전류로 인해 ASS가 고장전류로 오인, 오동작하는 것을 억제하는 기능입니다.
○ 과전류 록크기능(Over current locking funtion)
정격 차단 전류(900A) 이상의 고장 발생시 개폐를 보호하면서 전류가 록크전류 (800A±10%)이상인 경우는 개폐기는 LOCK되며, 후비보호장치의 차단에 의해 고장전류가 제거된 후 무전압 상태에서 ASS가 차단됩니다.
○ 사용조건(Service condition)
– 주위온도 : 최대 : 40℃ / 최소 : -20℃
– 표 고 : 1,000m이하
– 설치장소 : 옥내
– 설치방법 : 수직 및 수평
사용조건
– 주위온도 : 최대 : 40℃ / 최소 : -25℃
– 표 고 : 1,000m 이하
– 설치장소 : 옥외

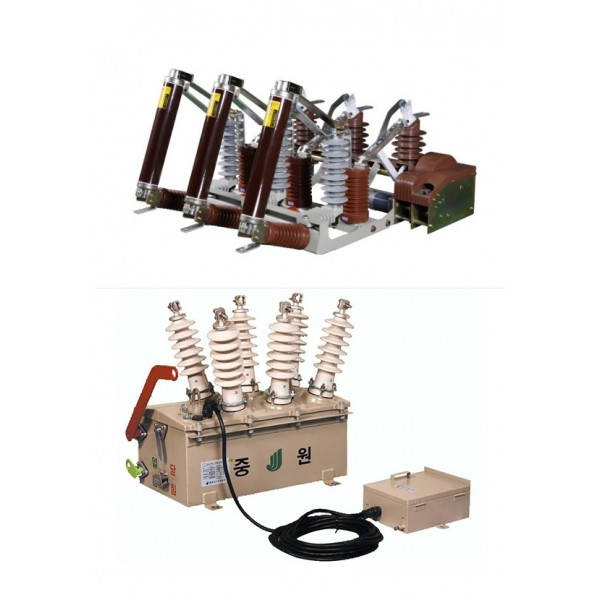

JW-AISS
JW-AISS-FH(LA)
JW-AISS-FV(LA)
ASO-AJ
