AQ1003 Series > TVS Diodes
메인으로

AQ1003 Series 요약정보 및 구매

위시리스트0
추천하기
판매가격 온라인 견적문의 | 실시간 견적문의 하기
제조사 Littelfuse
브랜드 Littelfuse
모델 AQ1003 Series
배송비결제 주문시 결제

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr










  • 상품 정보

    상품 상세설명

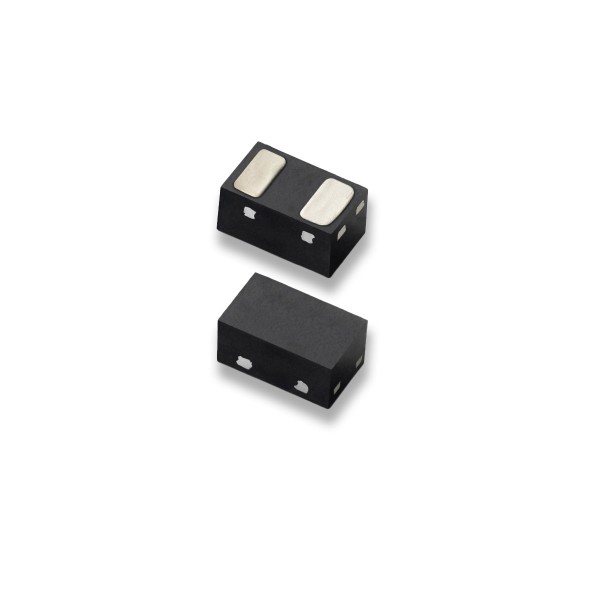

    This TVS diode is fabricated in a proprietary silicon avalanche technology that offers each I/O pin a high level of protection for electronic equipment that may experience destructive electrostatic discharges (ESD). These robust TVS diodes can safely absorb repetitive ESD strikes at ±30kV (contact discharge, IEC 61000-4-2) without performance degradation. Additionally, the TVS diode can safely dissipate 7A of 8/20μs surge current (IEC 61000-4-5 2nd Edition) with very low clamping voltages.




    Features & Benefits:



    • ESD, IEC 61000-4-2, ±30kV contact,±30kV air
    • EFT, IEC 61000-4-4, 40A (5/50ns)
    • Lightning, 7A (8/20μs as defined in IEC 61000-4-5 2nd edition)
    • Low leakage current of 100nA (MAX) at 5V
    • PPAP Capable
    • Small SOD882 (JEDEC MO-236) package saves board space
    • Fits solder footprint of industry standard 0402 (1005) components
    • AEC-Q101 qualified
    • Halogen free, Lead free and RoHS compliant
    • Moisture Sensitivity Level(MSL -1)
    • ESD, ISO 10605, 330pF 330Ω, ±29kV contact, ±30kV air




    Applications:




    • Mobile phones
    • Smart phones
    • PDAs
    • Portable navigation components
    • Digital Cameras
    • Portable medical devices
    • Automotive applications

    　





    Catalog #Standoff
    Voltage
    (V)    		ILeak
    (μA)    		ESD Contact
    (kV)    		ESD Air
    (kV)    		Lightning
    Immunity
    (8x20μs)
    (A)    		Clamp
    Voltage    		CI/OTYP
    (pF)    		SizeChannelsMountingStockSamples
    sort_asc.selected.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.png
    AQ1003-01ETG5.00.1±30±307.011.4V@6A/12.0V@7A30SOD8821Surface MountCheckOrder
