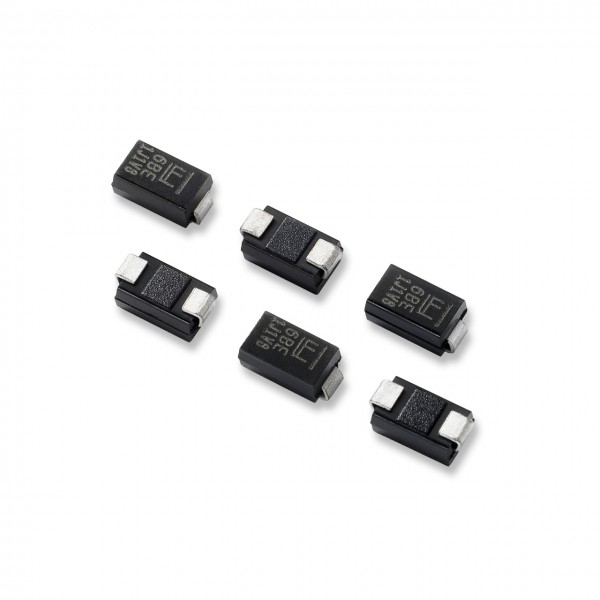

NS6AxxAF > TVS Diodes

Unidirectional Transient Voltage Suppressor, 500 W

Watts (W): 500

TYP VBR@IT (V): 14, 15.15, 17.6, 28.1, 32.75, 35.05, 38.65, 42.1, 6.7, 74.85

NS6AxxAF는 고 전압, 고 에너지 과도 상태에서 전압에 민감한 부품을 보호하도록 설계되었습니다.

This device had excellent clamping capability, high surge capability,

 low zener impendance and fast response time.

이 장치는 우수한 클램핑 기능, 높은 서지 기능, 낮은 제너 임피던스 및 빠른 응답 시간을 가졌습니다.

 The NS6AxxAF is ideally suited for use in computer hard disk drives, communication systems, automotive, numerical controls, process controls, medical equipments, business machines, power supplies and many other industrial/consumer applications.

 NS6AxxAF는 컴퓨터 하드 디스크 드라이브, 통신 시스템, 자동차, 수치 제어, 공정 제어, 의료 장비, 비즈니스 기계, 전원 공급 장치 및 기타 여러 산업 / 소비자 애플리케이션에 사용하기에 이상적입니다.

Features 풍모:

Peak Reverse Working Voltage of 5 V 피크 역방향 작동 전압 5V

Peak Pulse Power of 500 W (10 x 1000 µsec) 피크 펄스 전력 500W (10 x 1000μsec)

ESD Rating of Class 3 (>16 kV) per Human Body Model 인체 모델 당 클래스 3 (> 16 kV)의 ESD 정격

ESD Rating of Class 4 (>8 kV) IEC 6100042 클래스 4 (> 8 kV)의 ESD 정격 IEC 6100042

Fast Response Time 빠른 응답 시간

Applications 응용 분야 :

Transient Voltage Suppression 과도 전압 억제

End Products 최종 제품 :

Communications Systems 통신 시스템

Automobiles 자동차

Power Supplies 전원 공급 장치

Catalog #	VR (Vso)	Watts (W)	TYP VBR@IT (V)	Vc (V)	Ir@Vso (μA)	Uni / Bi	Stock	Samples	Compare
NS6A12AFT3G	12	500	14	19.9	5	Unidirectional	Check	Order
NS6A13AFT3G	13	500	15.15	21.5	5	Unidirectional	Check	Order
NS6A15AFT3G	15	500	17.6	24.4	5	Unidirectional	Check	Order
NS6A24AFT3G	24	500	28.1	38.9	5	Unidirectional	Check	Order
NS6A28AFT3G	28	500	32.75	45.4	5	Unidirectional	Check	Order
NS6A30AFT3G	30	500	35.05	48.4	5	Unidirectional	Check	Order
NS6A33AFT3G	33	500	38.65	53.3	5	Unidirectional	Check	Order
NS6A36AFT3G	36	500	42.1	58.1	5	Unidirectional	Check	Order
NS6A5.0AFT3G	5	500	6.7	9.2	800	Unidirectional	Check	Order
NS6A64AFT3G	64	500	74.85	103	5	Unidirectional	Check	Order
