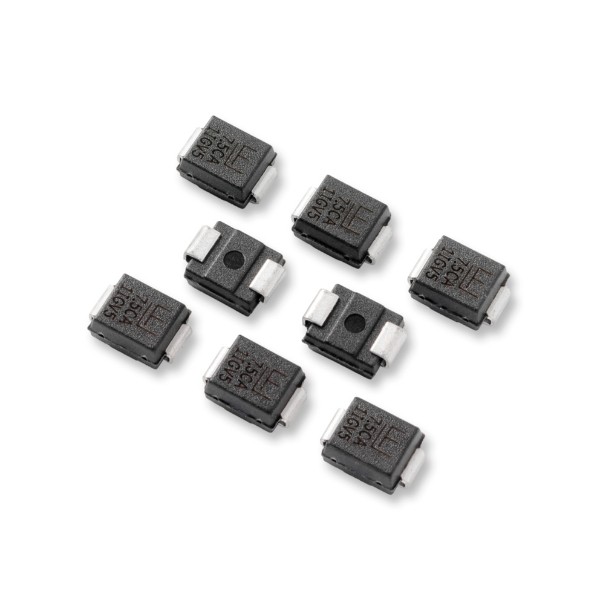

600W Surface Mount Transient Voltage Suppresssion (TVS) Diode - P6SMB Series

VR (Vso): 8.1, 81, 85.5, 8.55, 8.92, 89.2, 94, 9.4, 9.72, 97.2

Watts (W): 600

IPP 10x1000μs (A): 42.1, 4.5, 39.1, 4, 36.5, 3.7, 33.5, 3.4, 28.8, 2.9

P6SMB 시리즈는 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터

민감한 전자 장비를 보호하도록 특별히 설계되었습니다.

Features 풍모:

Halogen-Free and RoHS compliant 무 할로겐 및 RoHS 준수

Built in Strain Relief 응력 완화 장치 내장

Typical maximum temperature coefficient ΔV BR = 0.1% x V BR @25°C

일반적인 최대 온도 계수 ΔV BR = 0.1 % x V BR @ 25 ° C

Glass passivated junction 유리 부동 태화 접합부

600W peak pulse capability at 10x1000μs waveform, repetition rate (duty cycles):0.01% 10x1000μs

파형에서 600W 피크 펄스 성능, 반복 속도 (듀티 사이클) : 0.01 %

Fast response time: typically less than 1.0ps from 0 Volts to BV min

빠른 응답 시간 : 일반적으로 0 볼트에서 BV 분까지 1.0ps 미만

Excellent clamping capability 탁월한 클램핑 기능

Low incremental surge resistance 낮은 증분 서지 저항

Typical I R less than 1μA above 12V 12V 이상에서 1μA 미만의 일반 I R

High temperature soldering guaranteed: 265°C/10 seconds at terminals

고온 납땜 보장 : 단자에서 265 ° C / 10 초

Plastic package has Underwriters Laboratory Flammability classification 94V-O 플라스틱 패키지에는 Underwriters Laboratory 가연성 분류 94V-O가 있습니다.

Matte Tin Lead-free plated 무광택 주석 무연 도금

Catalog #	V_R (V_so)	Watts (W)	I_PP 10x1000μs (A)	MIN V_BR@I_T (V)	MAX V_BR@I_T (V)	V_c (V)	I_T (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples

P6SMB10	8.1	600	42.1	9	11	15.225	1	10	150	Check	Order
P6SMB100	81	600	4.5	90	110	143.85	1	1	150	Check	Order
P6SMB100A	85.5	600	4.5	95	105	137	1	1	150	Check	Order
P6SMB100C	81	600	4.5	90	110	143.85	1	1	150	Check	Order
P6SMB100CA	85.5	600	4.5	95	105	137	1	1	150	Check	Order
P6SMB10A	8.55	600	42.1	9.5	10.5	14.5	1	10	150	Check	Order
P6SMB10C	8.1	600	42.1	9	11	15.225	1	10	150	Check	Order
P6SMB10CA	8.55	600	42.1	9.5	10.5	14.5	1	10	150	Check	Order
P6SMB11	8.92	600	39.1	9.945	12.155	16.38	1	5	150	Check	Order
P6SMB110	89.2	600	4	99.45	121.55	159.6	1	1	150	Check	Order
P6SMB110A	94	600	4	105	116	152	1	1	150	Check	Order
P6SMB110C	89.2	600	4	99.45	121.55	159.6	1	1	150	Check	Order
P6SMB110CA	94	600	4	105	116	152	1	1	150	Check	Order
P6SMB11A	9.4	600	39.1	10.5	11.6	15.6	1	5	150	Check	Order
P6SMB11C	8.92	600	39.1	9.945	12.155	16.38	1	5	150	Check	Order
P6SMB11CA	9.4	600	39.1	10.5	11.6	15.6	1	5	150	Check	Order
P6SMB12	9.72	600	36.5	10.8	13.2	17.535	1	5	150	Check	Order
P6SMB120	97.2	600	3.7	108	132	173.25	1	1	150	Check	Order
P6SMB120A	102	600	3.7	114	126	165	1	1	150	Check	Order
P6SMB120C	97.2	600	3.7	108	132	173.25	1	1	150	Check	Order
P6SMB120CA	102	600	3.7	114	126	165	1	1	150	Check	Order
P6SMB12A	10.2	600	36.5	11.4	12.6	16.7	1	5	150	Check	Order
P6SMB12C	9.72	600	36.5	10.8	13.2	17.535	1	5	150	Check	Order
P6SMB12CA	10.2	600	36.5	11.4	12.6	16.7	1	5	150	Check	Order
P6SMB13	10.5	600	33.5	11.745	14.355	19.11	1	1	150	Check	Order
P6SMB130	105	600	3.4	117.45	143.55	187.95	1	1	150	Check	Order
P6SMB130A	111	600	3.4	124	137	179	1	1	150	Check	Order
P6SMB130C	105	600	3.4	117.45	143.55	187.95	1	1	150	Check	Order
P6SMB130CA	111	600	3.4	124	137	179	1	1	150	Check	Order
P6SMB13A	11.1	600	33.5	12.4	13.7	18.2	1	1	150	Check	Order
P6SMB13C	10.5	600	33.5	11.745	14.355	19.11	1	1	150	Check	Order
P6SMB13CA	11.1	600	33.5	12.4	13.7	18.2	1	1	150	Check	Order
P6SMB15	12.1	600	28.8	13.545	16.555	22.26	1	1	150	Check	Order
P6SMB150	121	600	2.9	135.45	165.55	217.35	1	1	150	Check	Order
P6SMB150A	128	600	2.9	143	158	207	1	1	150	Check	Order
P6SMB150C	121	600	2.9	135.45	165.55	217.35	1	1	150	Check	Order
P6SMB150CA	128	600	2.9	143	158	207	1	1	150	Check	Order
P6SMB15A	12.8	600	28.8	14.3	15.8	21.2	1	1	150	Check	Order
P6SMB15C	12.1	600	28.8	13.545	16.555	22.26	1	1	150	Check	Order
P6SMB15CA	12.8	600	28.8	14.3	15.8	21.2	1	1	150	Check	Order
P6SMB16	12.9	600	27.1	14.4	17.6	23.625	1	1	150	Check	Order
P6SMB160	130	600	2.8	144	176	229.95	1	1	150	Check	Order
P6SMB160A	136	600	2.8	152	168	219	1	1	150	Check	Order
P6SMB160C	130	600	2.8	144	176	229.95	1	1	150	Check	Order
P6SMB160CA	136	600	2.8	152	168	219	1	1	150	Check	Order
P6SMB16A	13.6	600	27.1	15.2	16.8	22.5	1	1	150	Check	Order
P6SMB16C	12.9	600	27.1	14.4	17.6	23.625	1	1	150	Check	Order
P6SMB16CA	13.6	600	27.1	15.2	16.8	22.5	1	1	150	Check	Order
P6SMB170	138	600	2.6	153.45	187.55	245.7	1	1	150	Check	Order
P6SMB170A	145	600	2.6	162	179	234	1	1	150	Check	Order
P6SMB170C	138	600	2.6	153.45	187.55	245.7	1	1	150	Check	Order
P6SMB170CA	145	600	2.6	162	179	234	1	1	150	Check	Order
P6SMB18	14.5	600	24.2	16.2	19.8	26.775	1	1	150	Check	Order
P6SMB180	146	600	2.5	162	198	258.3	1	1	150	Check	Order
P6SMB180A	154	600	2.5	171	189	246	1	1	150	Check	Order
P6SMB180C	146	600	2.5	162	198	258.3	1	1	150	Check	Order
P6SMB180CA	154	600	2.5	171	189	246	1	1	150	Check	Order
P6SMB18A	15.3	600	24.2	17.1	18.9	25.5	1	1	150	Check	Order
P6SMB18C	14.5	600	24.2	16.2	19.8	26.775	1	1	150	Check	Order
P6SMB18CA	15.3	600	24.2	17.1	18.9	25.5	1	1	150	Check	Order
P6SMB20	16.2	600	22	18	22	29.085	1	1	150	Check	Order
P6SMB200	162	600	2.2	180	220	287.7	1	1	150	Check	Order
P6SMB200A	171	600	2.2	190	210	274	1	1	150	Check	Order
P6SMB200C	162	600	2.2	180	220	287.7	1	1	150	Check	Order
P6SMB200CA	171	600	2.2	190	210	274	1	1	150	Check	Order
P6SMB20A	17.1	600	22	19	21	27.7	1	1	150	Check	Order
P6SMB20C	16.2	600	22	18	22	29.085	1	1	150	Check	Order
P6SMB20CA	17.1	600	22	19	21	27.7	1	1	150	Check	Order
P6SMB22	17.8	600	19.9	19.8	24.2	32.13	1	1	150	Check	Order
P6SMB220	175	600	1.9	198	242	344.4	1	1	150	Check	Order
P6SMB220A	185	600	1.9	209	231	328	1	1	150	Check	Order
P6SMB220C	175	600	1.9	198	242	344.4	1	1	150	Check	Order
P6SMB220CA	185	600	1.9	209	231	328	1	1	150	Check	Order
P6SMB22A	18.8	600	19.9	20.9	23.1	30.6	1	1	150	Check	Order
P6SMB22C	17.8	600	19.9	19.8	24.2	32.13	1	1	150	Check	Order
P6SMB22CA	18.8	600	19.9	20.9	23.1	30.6	1	1	150	Check	Order
P6SMB24	19.4	600	18.4	21.6	26.4	34.86	1	1	150	Check	Order
P6SMB24A	20.5	600	18.4	22.8	25.2	33.2	1	1	150	Check	Order
P6SMB24C	19.4	600	18.4	21.6	26.4	34.86	1	1	150	Check	Order
P6SMB24CA	20.5	600	18.4	22.8	25.2	33.2	1	1	150	Check	Order
P6SMB250	214	600	1.8	225	275	361.2	1	1	150	Check	Order
