상품 정보

상품 상세설명

600 Watt SUR40 Transient Voltage Suppressor, Unidirectional

VR (Vso): 85.5, 8.55, 10.2, 111, 11.1, 128, 12.8, 136, 13.6, 154

Watts (W): 600

TYP VBR@IT (V): 100, 10, 12, 130, 13, 150, 15, 160, 16, 180

P6KExxA 시리즈는 고전압, 고 에너지 과도 상태에서 전압에 민감한 부품을

보호하도록 설계되었습니다.

They have excellent clamping capability, high surge capability,

low zener impedance and fast response time.

우수한 클램핑 기능, 높은 서지 기능, 낮은 제너 임피던스 및 빠른 응답 시간을 제공합니다.

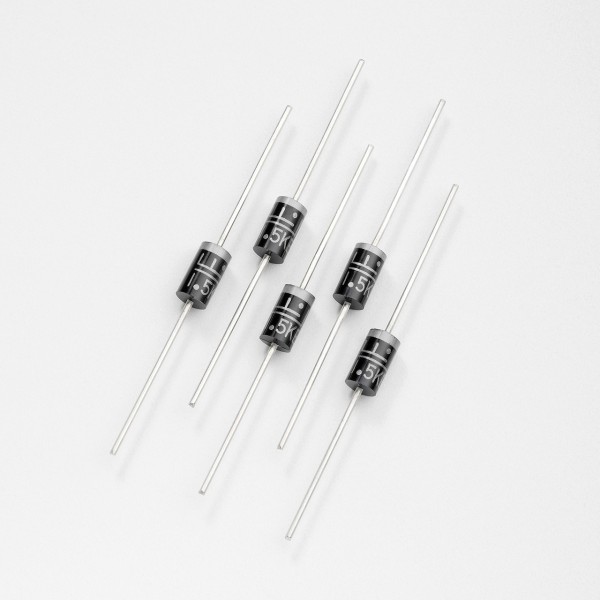

The P6KExxA series is supplied in Littelfuse's exclusive, cost-effective, highly reliable axial leaded package and is ideally-suited for use in communication systems, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.

P6KExxA 시리즈는 Littelfuse의 독보적이고 비용 효과적이며 신뢰성이 높은 축 리드 패키지로 제공되며 통신 시스템, 수치 제어, 프로세스 제어, 의료 장비, 비즈니스 기계, 전원 공급 장치 및 기타 여러 산업 / 소비자 애플리케이션에 이상적으로 적합합니다.

Features 풍모:

Working Peak Reverse Voltage Range - 5.8 to 171 V 작동 피크 역 전압 범위 - 5.8 ~ 171 V

Peak Power - 600 Watts @ 1 ms 최고 출력 - 600W @ 1ms

ESD Rating of Class 3 (>16 KV) per Human Body Model 인체 모델 당 클래스 3 (> 16 KV)의 ESD 정격

Maximum Clamp Voltage @ Peak Pulse Current 피크 전류에서 최대 클램프 전압

Low Leakage < 5 µA above 10 V 10 V보다 낮은 5 μA 미만의 누설

UL 497B for Isolated Loop Circuit Protection 절연 루프 회로 보호를위한 UL 497B

Maximum Temperature Coefficient Specified 최대 온도 계수

Response Time is Typically < 1 ns 응답 시간은 일반적으로 <1 ns입니다.

CASE : Void-free, transfer-molded, thermosetting plastic

사례 : 무공해, 트랜스퍼 성형, 열경화성 플라스틱

FINISH : All external surfaces are corrosion resistant and leads arereadily solderable

마감 : 모든 외부 표면은 부식에 강하고 납땜 성이 뛰어납니다.

MAXIMUM LEAD TEMPERATURE FOR SOLDERING: 230° C, 1/16" from the case for 10 seconds

땜납을위한 최대 납땜 온도 : 230 ° C, 10 초 동안 케이스에서 1/16 "

POLARITY: Cathode indicated by polarity band

극성 : 극성 밴드로 표시된 음극

MOUNTING POSITION: Any 설치 위치 : 모든

Pb-Free Packages are Available 무연 패키지 제공

Catalog #	V_R (V_so)	Watts (W)	TYP V_BR@I_T (V)	V_c (V)	Ir@Vso (μA)	Uni / Bi	Stock

P6KE100ARLG	85.5	600	100	137	5	Unidirectional	Check
P6KE10AG	8.55	600	10	14.5	10	Unidirectional	Check
P6KE10ARLG	8.55	600	10	14.5	10	Unidirectional	Check
P6KE12AG	10.2	600	12	16.7	5	Unidirectional	Check
P6KE12ARLG	10.2	600	12	16.7	5	Unidirectional	Check
P6KE130AG	111	600	130	179	5	Unidirectional	Check
P6KE13AG	11.1	600	13	18.2	5	Unidirectional	Check
P6KE13ARLG	11.1	600	13	18.2	5	Unidirectional	Check
P6KE150AG	128	600	150	207	5	Unidirectional	Check
P6KE150ARLG	128	600	150	207	5	Unidirectional	Check
P6KE15AG	12.8	600	15	21.2	5	Unidirectional	Check
P6KE15ARLG	12.8	600	15	21.2	5	Unidirectional	Check
P6KE160ARLG	136	600	160	219	5	Unidirectional	Check
P6KE16ARLG	13.6	600	16	22.5	5	Unidirectional	Check
P6KE180ARLG	154	600	180	246	5	Unidirectional	Check
P6KE18AG	15.3	600	18	25.2	5	Unidirectional	Check
P6KE18ARLG	15.3	600	18	25.2	5	Unidirectional	Check
P6KE200AG	171	600	200	274	5	Unidirectional	Check
P6KE200ARLG	171	600	200	274	5	Unidirectional	Check
P6KE20ARLG	17.1	600	20	27.7	5	Unidirectional	Check
P6KE22ARLG	18.8	600	22	30.6	5	Unidirectional	Check
P6KE24AG	20.5	600	24	33.2	5	Unidirectional	Check
P6KE24ARLG	20.5	600	24	33.2	5	Unidirectional	Check
P6KE27ARLG	23.1	600	27	37.5	5	Unidirectional	Check
P6KE30AG	25.6	600	30	41.4	5	Unidirectional	Check
P6KE30ARLG	25.6	600	30	41.4	5	Unidirectional	Check
P6KE33AG	28.2	600	33	45.7	5	Unidirectional	Check
P6KE33ARLG	28.2	600	33	45.7	5	Unidirectional	Check
P6KE36AG	30.8	600	36	49.9	5	Unidirectional	Check
P6KE36ARLG	30.8	600	36	49.9	5	Unidirectional	Check
P6KE39AG	33.3	600	39	53.9	5	Unidirectional	Check
P6KE39ARLG	33.3	600	39	53.9	5	Unidirectional	Check
P6KE43AG	36.8	600	43	59.3	5	Unidirectional	Check
P6KE43ARLG	36.8	600	43	59.3	5	Unidirectional	Check
P6KE47AG	40.2	600	47	64.8	5	Unidirectional	Check
P6KE47ARLG	40.2	600	47	64.8	5	Unidirectional	Check
P6KE51AG	43.6	600	51	70.1	5	Unidirectional	Check
P6KE51ARLG	43.6	600	51	70.1	5	Unidirectional	Check
P6KE56AG	47.8	600	56	77	5	Unidirectional	Check
P6KE56ARLG	47.8	600	56	77	5	Unidirectional	Check
P6KE6.8AG	5.8	600	6.8	10.5	1000	Unidirectional	Check
P6KE6.8ARLG	5.8	600	6.8	10.5	1000	Unidirectional	Check
P6KE62ARLG	53	600	62	85	5	Unidirectional	Check
P6KE68AG	58.1	600	68	92	5	Unidirectional	Check
P6KE68ARLG	58.1	600	68	92	5	Unidirectional	Check
P6KE7.5ARLG	6.4	600	7.5	11.3	500	Unidirectional	Check
P6KE75ARLG	64.1	600	75	103	5	Unidirectional	Check
P6KE82ARLG	70.1	600	82	113	5	Unidirectional	Check
P6KE91ARLG	77.8	600	91	125	5	Unidirectional	Check
