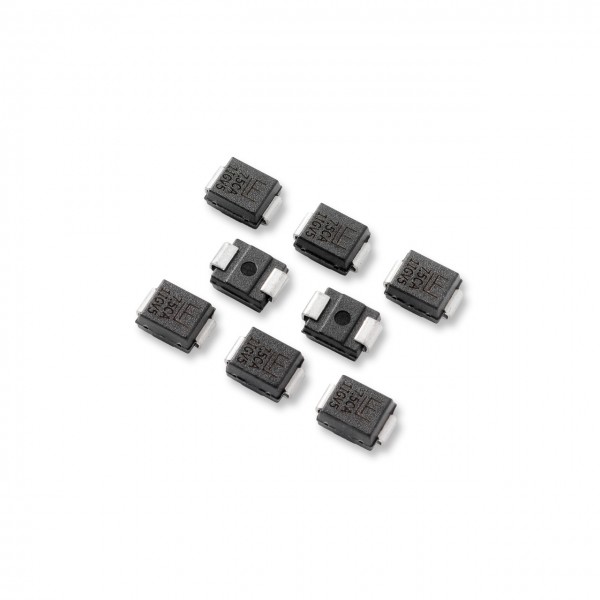

600 Watt SMB Transient Voltage Suppressor, Bidirectional
VR (Vso): 9.4, 10.2, 12.8, 13.6, 15.3, 17.1, 18.8, 20.5, 23.1, 25.6
Watts (W): 600
TYP VBR@IT (V): 11, 12, 15, 16, 18, 20, 22, 24, 27, 30
SMB 시리즈는 고전압, 고 에너지 과도 상태에서 전압에 민감한 부품을 보호하도록 설계되었습니다.
They have excellent clamping capability, high surge capability, low zener impedance
and fast response time.
우수한 클램핑 기능, 높은 서지 기능, 낮은 제너 임피던스 및 빠른 응답 시간을 제공합니다.
The SMB series is supplied in Littelfuse's exclusive, cost-effective, highly reliable package and is ideally suited for use in communication systems, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.
SMB 시리즈는 Littelfuse의 독보적이고 경제적이며 신뢰성이 높은 패키지로 제공되며
통신 시스템, 수치 제어, 공정 제어, 의료 기기, 비즈니스 기계, 전원 공급 장치 및
기타 여러 산업 / 소비자 애플리케이션에 이상적으로 사용됩니다.
Features 풍모:
Standard Zener Breakdown Voltage Range - 11 to 91 V 표준 제너 전압 항복 전압 범위 - 11 ~ 91 V
Peak Power - 600 Watts @ 1 ms 최고 출력 - 600W @ 1ms
Maximum Clamp Voltage @ Peak Pulse Current 피크 전류에서 최대 클램프 전압
Low Leakage < 5 µ A Above 10 Volts 낮은 누설 <5 μ A 10 볼트 이상
UL Recognition UL 인증
Response Time is Typically < 1 ns 응답 시간은 일반적으로 <1 ns입니다.
CASE : Void-free, transfer-molded, thermosetting plastic
사례 : 무공해, 트랜스퍼 성형, 열경화성 플라스틱
FINISH : All external surfaces are corrosion resistant and leads are readily solderable
마감 : 모든 외부 표면은 내 부식성이며 납은 쉽게 납땜 가능합니다.
POLARITY : Cathode indicated by molded polarity notch.
극성 : 성형 된 극성 노치로 표시된 음극.
When operated in zener mode, will be positive with respect to anode
제너 모드에서 작동 할 때, 양극에 대해 양
MOUNTING POSITION : Any 설치 위치 : 모든
MAXIMUM CASE TEMPERATURE FOR SOLDERING PURPOSES : 260°C for 10 Seconds
땜납을위한 최대 케이스 온도 : 260 ° C, 10 초
WAFER FAB LOCATION : Phoenix, Arizona WAFER FAB
위치 : 애리조나 주 피닉스
ASSEMBLY/TEST LOCATION : Seremban, Malaysia
조립 / 시험 장소 : 말레이시아, 세 렘반
Pb-Free Packages are Available 무연 패키지 제공
AEC-Q101 Qualified and PPAP Capable
AEC-Q101 공인 및 PPAP 가능
SZ Prefix for Automotive and Other Applications Requiring Unique Site
and Control Change Requirements
고유 한 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 프로그램 용 SZ 접두사
