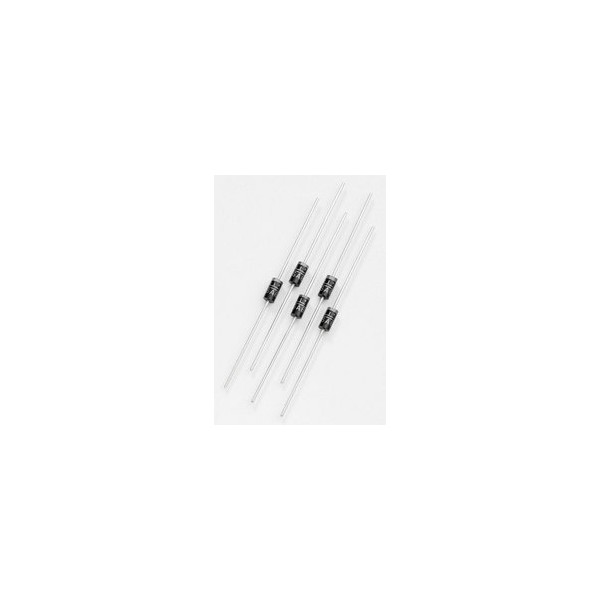

500W Axial Leaded Transient Voltage Suppression (TVS) Diode
VR (Vso): 10, 100, 11, 110, 12, 120, 13, 130, 14, 15
Watts (W): 500
IPP 10x1000μs (A): 30, 3.1, 28, 2.9, 25.6, 2.6, 23.7, 2.4, 22, 20.9
SA 시리즈는 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터
민감한 전자 장비를 보호하도록 특별히 설계되었습니다.
Features 풍모:
Typical maximum temperature coefficient ΔVBR =0.1% × VBR@25°C × ΔT
일반적인 최대 온도 계수 ΔVBR = 0.1 % × VBR @ 25 ° C × ΔT
Glass passivated chip junction in DO-15 Package DO-15
패키지의 유리 패시베이션 된 칩 접합부
500W peak pulse capability at 10×1000μs waveform, repetition rate (duty cycles):0.01% 10 × 1000μs
파형에서 500W 피크 펄스 성능, 반복 속도 (듀티 사이클) : 0.01 %
Fast response time: typically less than 1.0ps from 0 Volts to BV min
빠른 응답 시간 : 일반적으로 0 볼트에서 BV 분까지 1.0ps 미만
Excellent clamping capability 탁월한 클램핑 기능Typical failure mode is short from over-specified voltage or current
과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음
Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c
테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다
IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact).
IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉).
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호
Low incremental surge resistance 낮은 증분 서지 저항Typical IR less than 1μA above 13V 13V 이상에서 1μA 미만의 일반 IRHigh temperature soldering guaranteed: 260°C/40 seconds / 0.375”,(9.5mm) lead
고온 납땜 보장 : 260 ° C / 40 초 / 0.375 "(9.5mm) 납
length, 5 lbs., (2.3kg) tension 길이, 5lbs., (2.3kg) 장력Plastic package has underwriters laboratory flammability classification 94V-O 플라스틱 패키지는 Underwriters 실험실 가연성 분류 94V - O를 가지고Matte tin lead–free plated 무연 주석 도금 무연Halogen free and RoHS compliant 할로겐 프리 및 RoHS 준수
Applications 응용 분야 :
TVS devices are ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits used in telecom, computer, industrial and consumer electronic applications. TVS 장치는 I / O 인터페이스, VCC 버스 및 통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에 사용되는 기타 취약한 회로를 보호하는 데 이상적입니다.
