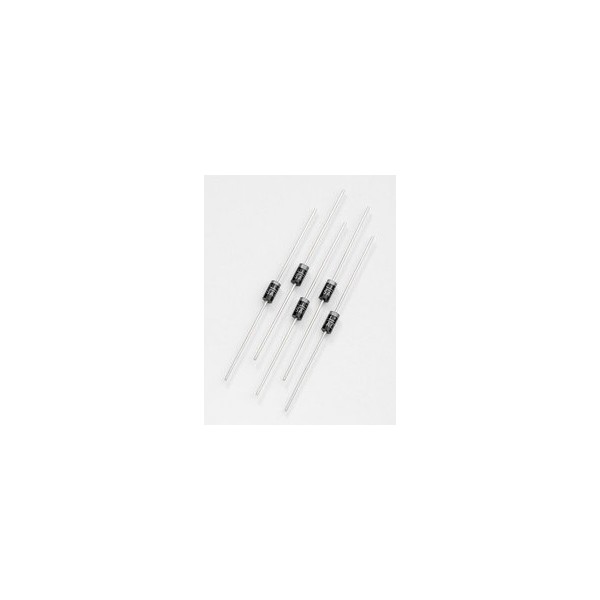

500W Axial Lead Transient Voltage Suppresssion (TVS) Diode

VR (Vso): 10, 12, 15, 18, 22, 26, 30, 36, 45, 5

Watts (W): 500

IPP 10x1000μs (A): 29, 25, 20, 15, 14, 11.1, 10, 8.6, 6.8, 44

SAC 시리즈는 특히 번개 및 기타 과도 전압 현상으로 인한 과도 전압으로부터

민감한 전자 장비를 보호하도록 설계되었습니다.

Features 풍모:

Glass passivated chip junction in DO-15 Package

DO-15 패키지의 유리 패시베이션 된 칩 접합부

500W peak pulse power capability at 10×1000μs waveform, repetition rate (duty cycles):0.01% 10 × 1000μs 파형에서 500W 피크 펄스 전력 성능, 반복률 (듀티 사이클) : 0.01 %

Fast response time: typically less than 1.0ps from 0 Volts to BV min

빠른 응답 시간 : 일반적으로 0 볼트에서 BV 분까지 1.0ps 미만

Typical failure mode is short from over-specified voltage or current

과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음

Whisker test is conducted based on JEDECJESD201A per its table 4a and 4c

IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact)

IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉)

ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)

IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호

EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)

IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호

Low incremental surge resistance 낮은 증분 서지 저항

High temperature soldering guaranteed: 260°C/40 seconds / 0.375”,(9.5mm) lead length, 5 lbs., (2.3kg) tension 고온 납땜 : 260 ° C / 40 초 / 0.375 "(9.5mm) 리드 길이, 5lbs., (2.3kg) 인장

Plastic package has underwriters laboratory flammability classification 94V-O

플라스틱 패키지는 Underwriters 실험실 가연성 분류 94V - O를 가지고

Matte tin lead–free plated 무연 주석 도금 무연

Ideal for data line applications 데이터 라인 애플리케이션에 이상적

Halogen free and R 무 할로겐 및 R

Catalog #	VR (Vso)	Watts (W)	IPP 10x1000μs (A)	MIN VBR@IT (V)	IT (mA)	Ir@Vso (μA)	Max Temp (deg C)	VC at IPP=5.0A	Stock	Samples	Compare
SAC10	10	500	29	11.100	1	5	150	16.3	Check	Order
SAC12	12	500	25	13.300	1	1	150	19	Check	Order
SAC15	15	500	20	16.700	1	1	150	23.6	Check	Order
SAC18	18	500	15	20.000	1	1	150	28.8	Check	Order
SAC22	22	500	14	24.400	1	1	150	35.4	Check	Order
SAC26	26	500	11.1	28.900	1	1	150	42.3	Check	Order
SAC30	30	500	10	33.300	1	1	150	48.6	Check	Order
SAC36	36	500	8.6	40.000	1	1	150	60	Check	Order
SAC45	45	500	6.8	50.000	1	1	150	77	Check	Order
SAC5.0	5	500	44	7.600	1	300	150	10	Check	Order
SAC50	50	500	5.8	55.500	1	1	150	88	Check	Order
SAC6.0	6	500	41	7.900	1	300	150	11.2	Check	Order
SAC7.0	7	500	38	8.330	1	300	150	12.6	Check	Order
SAC8.0	8	500	36	8.890	1	100	150	13.4	Check	Order
SAC8.5	8.5	500	34	9.440	1	50	150	14	Check	Order
