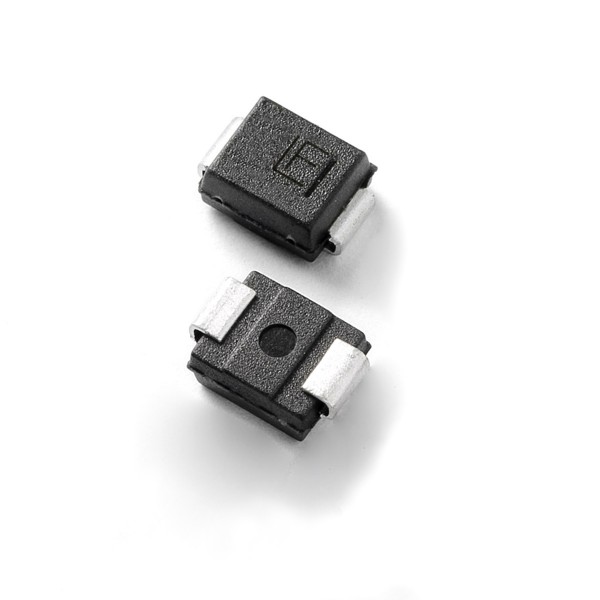

00W Surface Mount Transient Voltage Suppression
(TVS) Diode - SACB Series
VR (Vso): 10, 12, 15, 18, 22, 26, 30, 36, 45, 5
Watts (W): 500
IPP 10x1000μs (A): 29, 25, 20, 15, 14, 11.1, 10, 8.6, 6.8, 44
SACB 시리즈는 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터 민감한 전자 장비를 보호하도록 특별히 설계되었습니다.
Features 풍모:
For surface mounted applications in order to optimize board space 보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용
Low profile package 로우 프로파일 패키지
Built-in strain relief 스트레인 릴리프 내장
Typical failure mode is short from over-specified voltage or current 과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음
Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c 수염 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다
IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact) IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉)
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2) IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4) IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호
Typical maximum temperature coefficient ΔVBR = 0.1% x VBR@25°C x ΔT 일반적인 최대 온도 계수 ΔVBR = 0.1 % x 25 ℃에서의 VBR ΔT
Glass passivated chip junction
유리 패시베이션 된 칩 접합부
500W peak pulse power capability at 10×1000μs waveform, repetition rate (duty cycles):0.01% 10 × 1000μs 파형에서 500W 피크 펄스 전력 성능, 반복률 (듀티 사이클) : 0.01 %
Fast response time: typically less than 1.0ps from 0V to BV min 빠른 응답 시간 : 일반적으로 0V에서 BV min까지 1.0ps 미만
Excellent clamping capability 탁월한 클램핑 기능
Low incremental surge resistance 낮은 증분 서지 저항
High temperature soldering guaranteed: 260°C/40 seconds at terminals
고온 납땜 보장 : 단자에서 260 ° C / 40 초
Plastic package has underwriters laboratory flammability 94V-O 플라스틱 포장에는 실험실 가연성 94V-O가 보험업자에 의하여있다
Matee tin lead–free plated 무연 주석 도금
Halogen free and RoHS compliant 할로겐 프리 및 RoHS 준수
