500 Watt MiniMOSORB™ Transient Voltage Suppressor, Unidirectional
VR (Vso): 10, 12, 13, 15, 16, 17, 18, 20, 24, 26
Watts (W): 500
TYP VBR@IT (V): 11.7, 14, 15.15, 17.6, 18.75, 19.9, 21.05, 23.35, 28.1, 30.4
SAxxA 시리즈는 고전압, 고 에너지 과도 상태에서 전압에 민감한 부품을 보호하도록 설계되었습니다.
They have excellent clamping capability, high surge capability, low zener
impedance and fast response time.
우수한 클램핑 기능, 높은 서지 기능, 낮은 제너 임피던스 및 빠른 응답 시간을 제공합니다.

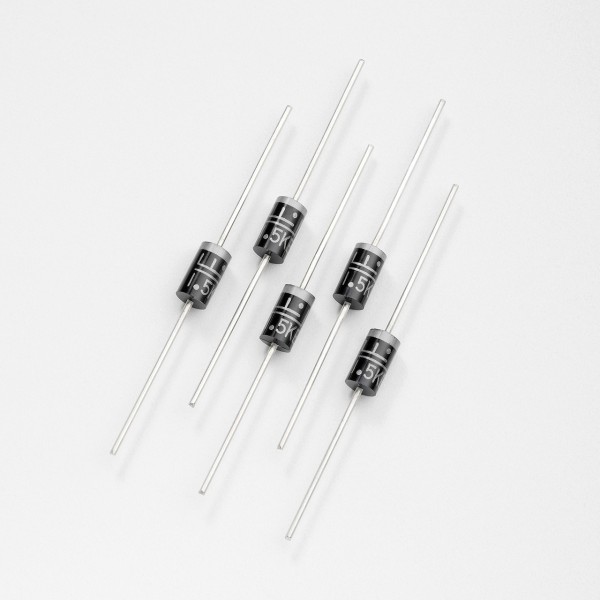

The SAxxA series is supplied in Littelfuse's exclusive, cost-effective, highly reliable axial leaded package and is ideally-suited for use in communication systems, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.
SAxxA 시리즈는 Littelfuse의 독점적이고 비용 효과가 높으며 신뢰성이 높은 축 리드 패키지로 제공되며 통신 시스템, 수치 제어, 프로세스 제어, 의료 장비, 비즈니스 기계, 전원 공급 장치 및 기타 여러 산업 / 소비자 애플리케이션에 이상적으로 적합합니다.
Features 풍모:
Working Peak Reverse Voltage Range - 5 to 170 V 작동 피크 역 전압 범위 - 5 ~ 170 V
Peak Power - 500 Watts @ 1 ms 최고 출력 - 500W @ 1ms
ESD Rating of Class 3 (>16 KV) per Human Body Model 인체 모델 당 클래스 3 (> 16 KV)의 ESD 정격
Maximum Clamp Voltage @ Peak Pulse Current 피크 전류에서 최대 클램프 전압
Low Leakage < 1 µA Above 8.5 V 8.5 V보다 낮은 1 μA 미만의 낮은 누설
UL 497B for Isolated Loop Circuit Protection 절연 루프 회로 보호를위한 UL 497B
Maximum Temperature Coefficient Specified 최대 온도 계수
Response Time is Typically < 1 ns 응답 시간은 일반적으로 <1 ns입니다.
Mechanical Characteristics 기계적 특성 :
CASE : Void-free, transfer-molded, thermosetting plastic
사례 : 무공해, 트랜스퍼 성형, 열경화성 플라스틱
FINISH : All external surfaces are corrosion resistant and leads are readily solderable
마감 : 모든 외부 표면은 내 부식성이며 납은 쉽게 납땜 가능합니다.
MAXIMUM LEAD TEMPERATURE FOR SOLDERING: 230° C, 1/16" from the case for 10 seconds
땜납을위한 최대 납땜 온도 : 230 ° C, 10 초 동안 케이스에서 1/16 "
POLARITY: Cathode indicated by polarity band.
극성 : 극성 밴드로 표시된 음극.
MOUNTING POSITION: Any
설치 위치 : 모든
Pb-Free Packages are Available 무연 패키지 제공
