SESD Series Enhanced ESD Diode Arrays > TVS Diodes

AEC-Q101 Qualified: YES

Standoff

Voltage

(V): 7.0

ILeak

(μA): 0.050

SESD 시리즈의 향상된 ESD 다이오드 어레이는 세계에서 가장 까다로운 고속 시리얼 인터페이스를 위해

 신호 무결성 - 보존 형 단방향 어레이에서 고차원 ESD 보호 기능을 제공합니다.

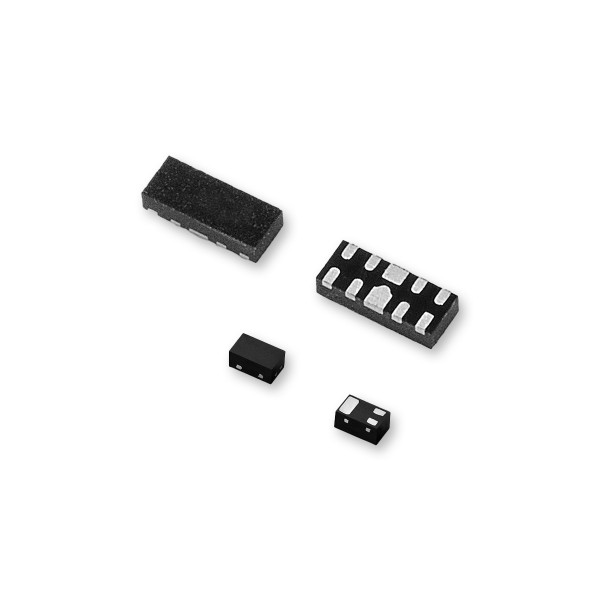

Compelling packaging options including the standard 2.5mmx1.0mm and the SOD-883.

표준 2.5mmx1.0mm 및 SOD-883을 포함한 강력한 패키징 옵션.

Standard packages minimizes trace layout complexity, saves significant PCB space, and improves reusability of the footprints.

표준 패키지는 트레이스 레이아웃 복잡성을 최소화하고, 상당한 PCB 공간을 절약하며, 발자국의 재사용 성을 향상시킵니다.

The nominal capacitance makes the devices applicable to the worlds' fastest consumer serial interfaces.

공칭 커패시턴스는이 디바이스를 세계에서 가장 빠른 소비자 직렬 인터페이스에 적용 할 수 있도록 해준다.

Features 풍모:

0.30pF Typ capacitance 커패시턴스 0.30pF

ESD protection of ±22kV contact discharge, (IEC61000-4-2) ± 22kV 접촉 방전의 ESD 보호, (IEC61000-4-2)

Applications 응용 분야 :

Ultra-high speed data lines 초고속 데이터 회선

USB 3.0/2.0

HDMI 1.3/1.4

Display Port 디스플레이 포트

V-by-One HS

LVDS interfaces

Catalog #	AEC-Q101 Qualified	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Channels	Stock	Samples	Compare
SESD0402Q2UG-0030-088	YES	7.0	0.050	±22	±22	2.5	13.0V@2.5A	0.3	0402 DFN Array	2	Check	Order
SESD1004Q4UG-0030-088	YES	7.0	0.050	±22	±22	2.2	13.0V@2.2A	0.3	1004 DFN Array	4	Check	Order
