AEC-Q101 Qualified: YES
Order Number:: RF2193-000, RF2192-000, RF2945-000, RF2943-000
Standoff
Voltage
(V): 7.0
SESD 시리즈 초 저 캐패시턴스 디스크리트 TV는 세계에서 가장 까다로운 고속 직렬 인터페이스를 위해 초 저전력 커패시턴스 단방향 및 양방향 ESD 보호 기능을 제공합니다.
Ultra low capacitance permits excellent signal integrity on the most challenging consumer electronics interfaces, such as USB 3.1, HDMI 2.0, DisplayPort, and V-by-ONE.
매우 낮은 커패시턴스는 USB 3.1, HDMI 2.0, DisplayPort 및 V-by-ONE과 같은 까다로운 소비자 전자 제품 인터페이스에서 탁월한 신호 무결성을 보장합니다.
Providing in excess of 20kV Contact ESD protection (IEC61000-4-2) while maintaining extremely low leakage and dynamic resistance, offered in the industry's most popular footprints (0402 and 0201), the SESD series sets higher standards for Signal Integrity and usability.
업계에서 가장 보편적 인 풋 프린트 (0402 및 0201)가 제공하는 매우 낮은 누설 및 동적 저항을 유지하면서 20kV를 초과하는 ESD 보호 (IEC61000-4-2)를 제공하는 SESD 시리즈는 신호 무결성 및 유용성에 대한 높은 기준을 제시합니다.
Features 풍모:
0.13pF MAX bidirectional 최대 양방향 0.13pF MAX
0.25pF MAX unidirectional 단방향 0.25pF MAX
ESD protection of ±20kV contact discharge, (IEC61000-4-2) ± 20kV 접촉 방전의 ESD 보호, (IEC61000-4-2)
Low clamping voltage of 10V @ IPP=2A (tP=8/20μs) 10V @ IPP = 2A (tP = 8 / 20μs)의 낮은 클램핑 전압

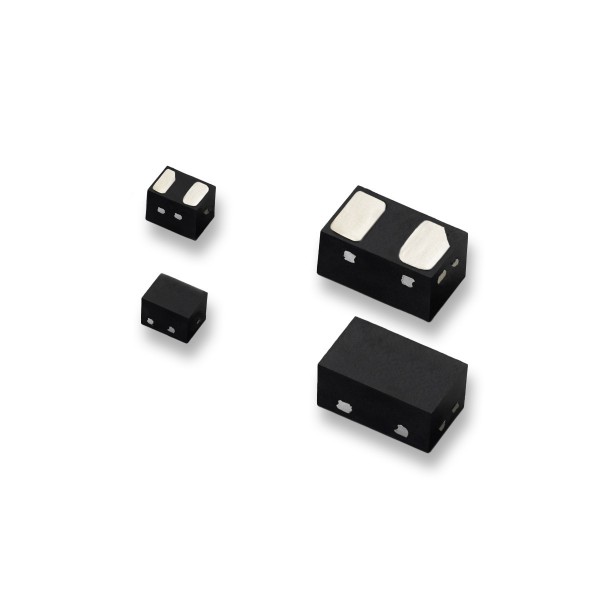

Low profile 0201 and 0402 DFN packages 로우 프로파일 0201 및 0402 DFN 패키지
Facilitates excellent signal integrity 우수한 신호 무결성을 촉진합니다.
AEC-Q101 qualified AEC-Q101 인증
EVL Compliant EVL 규격
Application 응용 분야 :
Ultra-high speed data lines 초고속 데이터 회선
USB 3.0/2.0 USB 3.0 / 2.0
HDMI 1.3/1.4 HDMI 1.3 / 1.4
Display Port 디스플레이 포트
Thunderbolt (Light Peak) 썬더 볼트 (라이트 피크)
V-by-One HS V-by-One HS
LVDS interfaces LVDS 인터페이스
Consumer, mobile and portable electronics 소비자, 모바일 및 휴대용 전자 제품
Tablet PC and external storage with high speed interfaces
태블릿 PC 및 고속 인터페이스가있는 외부 저장소
Applications requiring high ESD performance in small packages
소형 패키지에서 높은 ESD 성능이 요구되는 애플리케이션
