Qualified to AEC-Q101
AEC-Q101 Qualified: Yes
Standoff
Voltage
(V): 5, 12, 15, 24, 36
ILeak
(μA): 1
SM 시리즈 내의 제품은 AEC-Q101 인증을 받았으며 자동차 애플리케이션에 사용하기에 적합합니다.

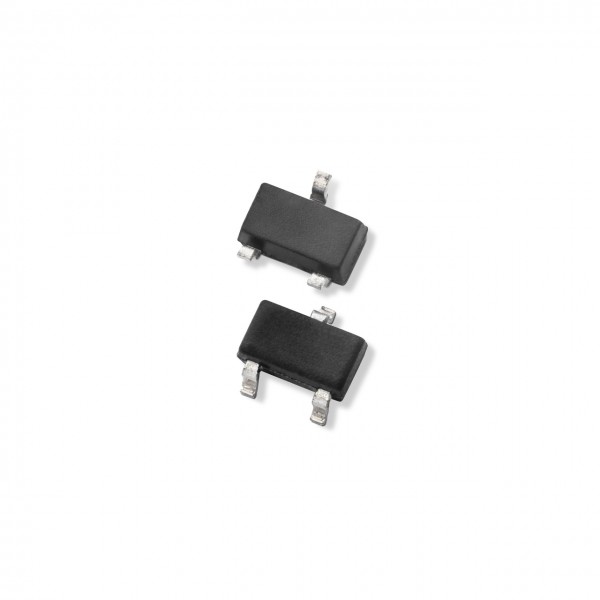

The two-channel, general-purpose SM Series TVS Diode Array protects sensitive equipment from damage
due to electrostatic discharge (ESD), electrical fast transients (EFT), and lightning-induced surges.
2 채널, 범용 SM 시리즈 TVS 다이오드 어레이는 ESD (electrostatic discharge), EFT (electrical fast transients) 및
번개로 인한 서지로 인한 민감한 장비를 보호합니다.
It can absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard without performance degradation and safely dissipate up to 24A of 8/20μs induced surge current (IEC61000-4-5) with very low clamping voltages.
성능 저하없이 IEC61000-4-2 국제 표준에 명시된 최대 레벨 이상으로 반복적 인 ESD 경고를 흡수하고
매우 낮은 클램핑 전압으로 최대 24A의 8 / 20μs 유도 서지 전류 (IEC61000-4-5)를 안전하게 발산 할 수 있습니다.
SM Series TVS Diode Arrays are available in five voltage options: 5V, 12V, 15V, 24V, 36V.
SM 시리즈 TVS 다이오드 어레이는 5V, 12V, 15V, 24V, 36V의 5 가지 전압 옵션으로 제공됩니다.
Features 풍모:
Very low dynamic resistance (RDYN): SM05: 0.19Ω;
매우 낮은 동적 저항 (RDYN) : SM05 : 0.19Ω;
SM12: 0.25Ω;
SM15: 0.30Ω;
SM24: 0.50Ω;
SM36: 0.65Ω
Robust surge protection: Peak pulse power: 400W (tP=8/20µs);
견고한 서지 보호 : 피크 펄스 전력 : 400W (tP = 8 / 20μs); lightning, IEC61000-4-5 (tP=8/20µs)
Enhanced ESD capability: IEC61000-4-2: ±30kV contact, ±30kV air
Benefits 이점:Greatly reduces clamping voltages, ensuring modern ICs survive industry-defined electrical threats,
such as ESD (IEC61000-4-2) and lightning-induced surges (IEC61000-4-5)
클램핑 전압을 대폭 줄임으로써 ESD (IEC61000-4-2) 및 낙뢰 유발 서지 (IEC61000-4-5)와
같은 산업 규정의 전기적 위협으로부터 현대 IC를 보호합니다.
25% higher power handling capability than similar solutions offers more design margin
to electrical threats as defined by industry standards
유사한 솔루션보다 25 % 높은 전력 처리 기능을 통해 업계 표준에 정의 된대로 전기 위협에 대한 설계 마진을 높입니다.
2-3 times higher ESD withstand capability than similar solutions,which far exceeds the highest level
of the IEC61000-4-2 standard (Level 4, ±8kV), ensuring maximum reliability of equipment in the field
IEC61000-4-2 표준 (레벨 4, ± 8kV)의 최고 수준을 훨씬 능가하는 유사 솔루션보다 2-3 배 높은
ESD 내구성을 제공하여 현장에서 장비의 신뢰성을 극대화합니다.
Applications 응용 분야 :
Ports (RS-232, RS-485, RS-422, RS-423, DC power) 포트 (RS-232, RS-485, RS-422, RS-423, DC 전원)
A wide range of electronic equipment (industrial equipment; test and medical equipment;
point-of-sale terminals; motor controls; security and alarm systems; keyboard, printer, microprocessor inputs)
다양한 전자 장비 (산업용 장비, 테스트 및 의료 장비, POS 단말기, 모터 제어, 보안 및 경보 시스템, 키보드, 프린터, 마이크로 프로세서 입력)
