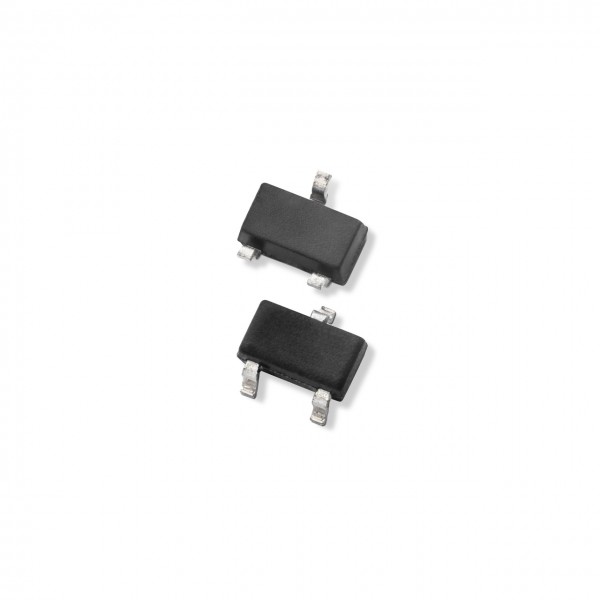

SM24CANA > TVS Diodes

200W TVS Diode Arrays - Qualified to AEC-Q101

AEC-Q101 Qualified: YES

Standoff

Voltage

(V): 24

ILeak

(μA): 0.1

The SM24CANA TVS Diode Array is designed to protect automotive Controller Area Network (CAN) lines from damage

due to electrostatic discharge (ESD), electrical fast transient (EFT), and other overvoltage transients.

 SM24CANA TVS 다이오드 어레이는 ESD (electrostatic discharge), EFT (electrical fast transient) 및 기타 과전압 과도 현상으로 인한

CAN (Controller Area Network) 라인 보호를 위해 설계되었습니다.

The SM24CANA Series can absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard

without performance degradation and safely dissipate 3A of 8/20s surge current (IEC61000-4-5) with very low clamping voltages.

SM24CANA 시리즈는 성능 저하없이 IEC61000-4-2 국제 표준에 명시된 최대 레벨 이상으로 반복되는 ESD 경고를 흡수하고

매우 낮은 클램핑 전압으로 8 / 20 초의 서지 전류 (IEC61000-4-5) 3A를 안전하게 발산 할 수 있습니다.

Features 풍모:

ESD, IEC61000-4-2, ±24kV contact, ±30kV air

EFT, IEC61000-4-4, 50A (5/50ns)

Lightning, IEC61000-4-5, 3A (tp=8/20μs)

Low clamping voltage 낮은 클램핑 전압

Low leakage current 낮은 누설 전류

AEC-Q101 qualified AEC-Q101 인증

Applications 응용 분야:

CAN Bus Protection CAN 버스 보호

Catalog # AEC-Q101 Qualified Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Polarity Stock Samples SM24CANA-02HTG YES 24 0.1 24 30 3.0 36.0V@1A 11 SOT23-3 Bipolar Check Order
