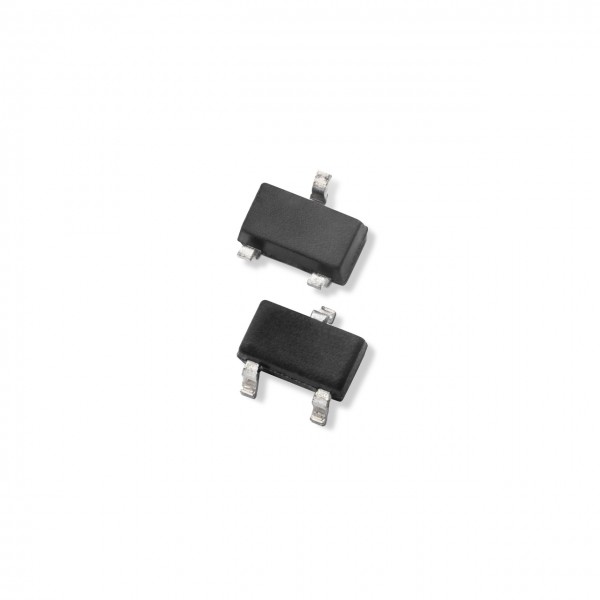

500W TVS Diode Array- Qualified to AEC-Q101
AEC-Q101 Qualified: YES
Standoff
Voltage
(V): 24.0
ILeak
(μA): 0.1
SM24CANB TVS 다이오드 어레이는 ESD (electrostatic discharge), EFT (electrical fast transient) 및 기타 과전압 과도 현상으로 인한 CAN (Controller Area Network) 라인 보호 기능을 제공합니다.
The SM24CANB Series can absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard without performance degradation and safely dissipate 10A of 8/20s surge current (IEC61000-4-5) with very low clamping
SM24CANB 시리즈는 성능 저하없이 IEC61000-4-2 국제 표준에 명시된 최대 레벨 이상으로 반복되는 ESD 경고를 흡수하고 매우 낮은 클램핑으로 8 / 20 초의 서지 전류 (IEC61000-4-5) 10A를 안전하게 방출 할 수 있습니다
Features 풍모:
ESD, IEC61000-4-2, ±30kV contact, ±30kV air ESD, IEC61000-4-2, ± 30kV 접촉, ± 30kV 공기
EFT, IEC61000-4-4,40A (5/50ns)
Lightning, IEC61000-4-5,10A (tp=8/20μs)
Low clamping voltage 낮은 클램핑 전압
Low leakage current 낮은 누설 전류
AEC-Q101 qualified AEC-Q101 인증
Applications 응용 분야 :
CAN Bus Protection CAN 버스 보호
Automotive Networks\ 자동차 네트워크 \
On-Board Diagnostics 온보드 진단
Sensors, Actuators 센서, 액추에이터
Energy Bus 에너지 버스
Industrial Control Networks 산업 제어 네트워크
Device Net Device Net
Safety BUS 안전 버스
CAN open 열 수 있음
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Stock | Samples |
|---|
 |  | | | | | | | | | | | | | SM24CANB-02HTG | YES | 24.0 | 0.1 | 30 | 30 | 10.0 | 34.0V@1A | 30 | SOT23-3 | Bipolar | Check | Order |
|
