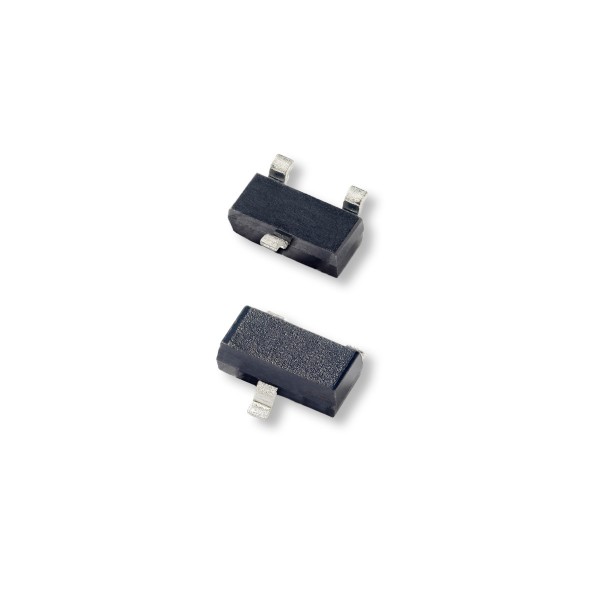

SM712 Series 600W Asymmetrical TVS Diode Array- Qualified to AEC-Q101
AEC-Q101 Qualified: Yes
Standoff
Voltage
(V): 12
1. ILeak
(μA): 1.0
Littelfuse SM712 시리즈 TVS 다이오드 어레이 (SPA® Diodes)는 ESD (electrostatic discharge), EFT (electrical fast transients) 및
낙뢰 유도로 인한 손상으로부터 비대칭 작동 전압 (-7V ~ 12V)으로 RS-485 애플리케이션을 보호하도록 설계되었습니다. 서지.
It can absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard without performance degradation and safely dissipate up to 19A of 8/20μs surge current (IEC-61000-4-5) with very low clamping voltages.
성능 저하없이 IEC61000-4-2 국제 표준에 명시된 최대 레벨 이상으로 반복적 인 ESD 경고를 흡수하고
매우 낮은 클램핑 전압으로 최대 19A의 8 / 20μs 서지 전류 (IEC-61000-4-5)를 안전하게 발산 할 수 있습니다.
Features 풍모:
Robust surge and enhanced ESD protection: ESD, IEC61000-4-2: ±30kV (contact);
견고한 서지 및 향상된 ESD 보호 : ESD, IEC61000-4-2 : ± 30kV (접촉);
EFT, IEC61000-4-2: 50A
Lightning, IEC61000-4-5: 19A;
Peak pulse power: 600W
Asymmetrical standoff voltage matches RS-485 transceiver profile
비대칭 형 스탠드 오프 전압이 RS-485 트랜시버 프로파일과 일치 함
Low dynamic resistance (0.5Ω TYP) offers superb clamping performance
낮은 동적 저항 (0.5Ω TYP)으로 탁월한 클램핑 성능 제공
Minimal capacitive loading of 75pF (MAX) 75pF (MAX)의 최소 용량 성 부하
AEC-Q101 qualified AEC-Q101 인증
Applications 응용 분야 :
RS-485 RS-485
Fieldbus 필드 버스
Modbus 모드 버스
Profibus Profibus
DMX512 DMX512
Security Systems 보안 시스템
Automated Teller Machines (ATMs)
Automation Equipment 자동화 장비
Communication Equipment 통신 장비
