상품 정보

상품 상세설명

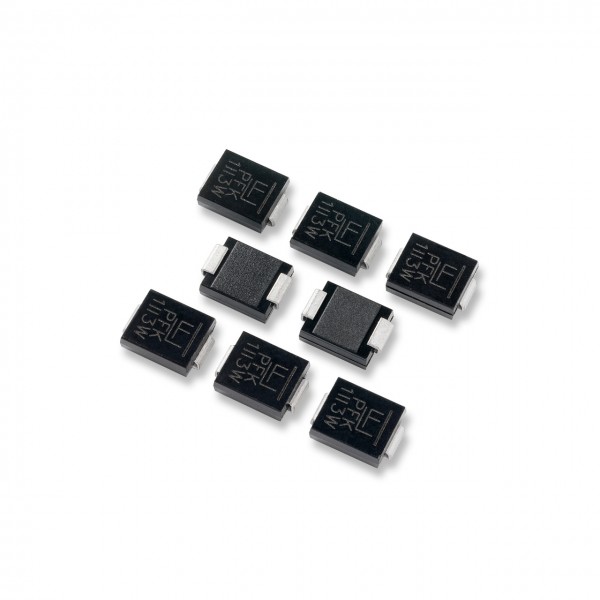

3000W Surface Mount Transient Voltage Suppresssion (TVS) Diode - SMDJ Series

VR (Vso): 10, 100, 11, 110, 12, 120, 13, 130, 14, 15

Watts (W): 3000

IPP 10x1000μs (A): 176.5, 18.5, 164.8, 16.9, 150.8, 15.5, 139.5, 14.4, 129.3, 123

SMDJ 시리즈는 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터

민감한 전자 장비를 보호하도록 특별히 설계되었습니다.

Features 풍모:

For surface mounted applications in order to optimize board space

보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용

Low profile package 로우 프로파일 패키지

Typical failure mode is short from over-specified voltage or current

과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음

Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c

위스커 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다

IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact)

IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉)

ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)

IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호

EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)

IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호

Built-in strain relief 스트레인 릴리프 내장

Typical maximum temperature coefficient ΔVBR = 0.1% × VBR@25°C × ΔT

일반적인 최대 온도 계수 ΔVBR = 0.1 % × VBR @ 25 ° C × ΔT

Glass passivated chip junction 유리 패시베이션 된 칩 접합부

3000W peak pulse power capability at 10×1000μs waveform, repetition rate (duty cycles):0.01% 10 × 1000μs 파형에서 3000W 피크 펄스 전력 성능, 반복률 (듀티 사이클) : 0.01 %

Fast response time: typically less than 1.0ps from 0V to BV min

빠른 응답 시간 : 일반적으로 0V에서 BV min까지 1.0ps 미만

Excellent clamping capability 탁월한 클램핑 기능

Low incremental surge resistance 낮은 증분 서지 저항

Typical IR less than 2μA above 12V 12V 이상에서 2μA 미만의 일반적인 IR

High temperature soldering guaranteed: 260°C/40 seconds at terminals

고온 납땜 보장 : 단자에서 260 ° C / 40 초

Plastic package has underwriters laboratory flammability 94V-O

플라스틱 포장에는 실험실 가연성 94V-O가 보험업자에 의하여있다

Matte tin lead–free plated 무연 주석 도금 무연

Halogen free and RoHS compliant 할로겐 프리 및 RoHS 준수

Catalog #	V_R (V_so)	Watts (W)	I_PP 10x1000μs (A)	MIN V_BR@I_T (V)	MAX V_BR@I_T (V)	V_c (V)	I_T (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples

SMDJ10	10	3000	176.5	10.530	12.870	17.85	1	5	150	Check	Order
SMDJ100	100	3000	18.5	105.300	128.700	170.1	1	2	150	Check	Order
SMDJ100A	100	3000	18.5	111.000	123.000	162	1	2	150	Check	Order
SMDJ100C	100	3000	18.5	105.300	128.700	170.1	1	2	150	Check	Order
SMDJ100CA	100	3000	18.5	111.000	123.000	162	1	2	150	Check	Order
SMDJ10A	10	3000	176.5	11.100	12.300	17	1	5	150	Check	Order
SMDJ10C	10	3000	176.5	10.530	12.870	17.85	1	5	150	Check	Order
SMDJ10CA	10	3000	176.5	11.100	12.300	17	1	5	150	Check	Order
SMDJ11	11	3000	164.8	11.565	14.135	19.11	1	2	150	Check	Order
SMDJ110	110	3000	16.9	115.650	141.350	185.85	1	2	150	Check	Order
SMDJ110A	110	3000	16.9	122.000	135.000	177	1	2	150	Check	Order
SMDJ110C	110	3000	16.9	115.650	141.350	185.85	1	2	150	Check	Order
SMDJ110CA	110	3000	16.9	122.000	135.000	177	1	2	150	Check	Order
SMDJ11A	11	3000	164.8	12.200	13.500	18.2	1	2	150	Check	Order
SMDJ11C	11	3000	164.8	11.565	14.135	19.11	1	2	150	Check	Order
SMDJ11CA	11	3000	164.8	12.200	13.500	18.2	1	2	150	Check	Order
SMDJ12	12	3000	150.8	12.600	15.400	20.895	1	2	150	Check	Order
SMDJ120	120	3000	15.5	126.000	154.000	202.65	1	2	150	Check	Order
SMDJ120A	120	3000	15.5	133.000	147.000	193	1	2	150	Check	Order
SMDJ120C	120	3000	15.5	126.000	154.000	202.65	1	2	150	Check	Order
SMDJ120CA	120	3000	15.5	133.000	147.000	193	1	2	150	Check	Order
SMDJ12A	12	3000	150.8	13.300	14.700	19.9	1	2	150	Check	Order
SMDJ12C	12	3000	150.8	12.600	15.400	20.895	1	2	150	Check	Order
SMDJ12CA	12	3000	150.8	13.300	14.700	19.9	1	2	150	Check	Order
SMDJ13	13	3000	139.5	13.635	16.665	22.575	1	2	150	Check	Order
SMDJ130	130	3000	14.4	136.350	166.650	219.45	1	2	150	Check	Order
SMDJ130A	130	3000	14.4	144.000	159.000	209	1	2	150	Check	Order
SMDJ130C	130	3000	14.4	136.350	166.650	219.45	1	2	150	Check	Order
SMDJ130CA	130	3000	14.4	144.000	159.000	209	1	2	150	Check	Order
SMDJ13A	13	3000	139.5	14.400	15.900	21.5	1	2	150	Check	Order
SMDJ13C	13	3000	139.5	13.635	16.665	22.575	1	2	150	Check	Order
SMDJ13CA	13	3000	139.5	14.400	15.900	21.5	1	2	150	Check	Order
SMDJ14	14	3000	129.3	14.760	18.040	24.36	1	2	150	Check	Order
SMDJ14A	14	3000	129.3	15.600	17.200	23.2	1	2	150	Check	Order
SMDJ14C	14	3000	129.3	14.760	18.040	24.36	1	2	150	Check	Order
SMDJ14CA	14	3000	129.3	15.600	17.200	23.2	1	2	150	Check	Order
SMDJ15	15	3000	123	15.840	19.360	25.62	1	2	150	Check	Order
SMDJ150	150	3000	12.3	158.400	193.600	255.15	1	2	150	Check	Order
SMDJ150A	150	3000	12.3	167.000	185.000	243	1	2	150	Check	Order
SMDJ150C	150	3000	12.3	158.400	193.600	255.15	1	2	150	Check	Order
SMDJ150CA	150	3000	12.3	167.000	185.000	243	1	2	150	Check	Order
SMDJ15A	15	3000	123	16.700	18.500	24.4	1	2	150	Check	Order
SMDJ15C	15	3000	123	15.840	19.360	25.62	1	2	150	Check	Order
SMDJ15CA	15	3000	123	16.700	18.500	24.4	1	2	150	Check	Order
SMDJ16	16	3000	115.4	16.875	20.625	27.3	1	2	150	Check	Order
SMDJ160	160	3000	11.6	168.750	206.250	271.95	1	2	150	Check	Order
SMDJ160A	160	3000	11.6	178.000	197.000	259	1	2	150	Check	Order
SMDJ160C	160	3000	11.6	168.750	206.250	271.95	1	2	150	Check	Order
SMDJ160CA	160	3000	11.6	178.000	197.000	259	1	2	150	Check	Order
SMDJ16A	16	3000	115.4	17.800	19.700	26	1	2	150	Check	Order
SMDJ16C	16	3000	115.4	16.875	20.625	27.3	1	2	150	Check	Order
SMDJ16CA	16	3000	115.4	17.800	19.700	26	1	2	150	Check	Order
SMDJ17	17	3000	108.7	17.910	21.890	28.98	1	2	150	Check	Order
SMDJ170	170	3000	10.9	179.100	218.900	288.75	1	2	150	Check	Order
SMDJ170A	170	3000	10.9	189.000	209.000	275	1	2	150	Check	Order
SMDJ170C	170	3000	10.9	179.100	218.900	288.75	1	2	150	Check	Order
SMDJ170CA	170	3000	10.9	189.000	209.000	275	1	2	150	Check	Order
SMDJ17A	17	3000	108.7	18.900	20.900	27.6	1	2	150	Check	Order
SMDJ17C	17	3000	108.7	17.910	21.890	28.98	1	2	150	Check	Order
SMDJ17CA	17	3000	108.7	18.900	20.900	27.6	1	2	150	Check	Order
SMDJ18	18	3000	102.7	18.945	23.155	30.66	1	2	150	Check	Order
SMDJ180A	180	3000	10.3	198.000	230.400	292	1	2	150	Check	Order
SMDJ180CA	180	3000	10.3	198.000	230.400	292	1	2	150	Check	Order
SMDJ18A	18	3000	102.7	20.000	22.100	29.2	1	2	150	Check	Order
SMDJ18C	18	3000	102.7	18.945	23.155	30.66	1	2	150	Check	Order
SMDJ18CA	18	3000	102.7	20.000	22.100	29.2	1	2	150	Check	Order
SMDJ20	20	3000	92.6	21.015	25.685	34.02	1	2	150	Check	Order
SMDJ20A	20	3000	92.6	22.200	24.500	32.4	1	2	150	Check	Order
SMDJ20C	20	3000	92.6	21.015	25.685	34.02	1	2	150	Check	Order
SMDJ20CA	20	3000	92.6	22.200	24.500	32.4	1	2	150	Check	Order
SMDJ22	22	3000	84.5	23.085	28.215	37.275	1	2	150	Check	Order
SMDJ220A	220	3000	8.4	242.000	281.600	356	1	2	150	Check	Order
SMDJ220CA	220	3000	8.4	242.000	281.600	356	1	2	150	Check	Order
SMDJ22A	22	3000	84.5	24.400	26.900	35.5	1	2	150	Check	Order
SMDJ22C	22	3000	84.5	23.085	28.215	37.275	1	2	150	Check	Order
SMDJ22CA	22	3000	84.5	24.400	26.900	35.5	1	2	150	Check	Order
SMDJ24	24	3000	77.1	25.290	30.910	40.845	1	2	150	Check	Order
SMDJ24A	24	3000	77.1	26.700	29.500	38.9	1	2	150	Check	Order
SMDJ24C	24	3000	77.1	25.290	30.910	40.845	1	2	150	Check	Order
SMDJ24CA	24	3000	77.1	26.700	29.500	38.9	1	2	150	Check	Order
SMDJ26	26	3000	71.3	27.360	33.440	44.205	1	2	150	Check	Order
