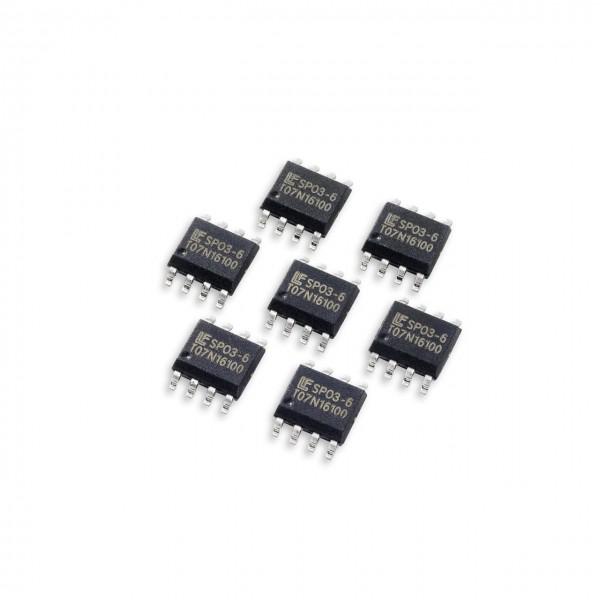

150A, 6V, Low Capacitance Diode Array for Broadband Protection
Standoff
Voltage
(V): 6
ILeak
(μA): 25
ESD Contact
(kV): 30
Littelfuse의 이 새로운 광대역 보호 장치는 10/100/1000 BaseT 이더넷, T3 / E3 DS3 인터페이스,
ADSL2 + 및 VDSL2 +와 같은 애플리케이션에 과전압 보호 기능을 제공합니다.
This new protector combines the TVS diode element with a diode rectifier bridge
to provide both longitudinal and differential protection in one package.
이 새로운 보호 장치는 TVS 다이오드 소자와 다이오드 정류기 브릿지를 결합하여
하나의 패키지에 종단 및 차동 보호 기능을 제공합니다.
This design innovation results in a capacitive loading characteristic that is log-linear with respect to the signal voltage across the device.
이러한 설계 혁신으로 인해 디바이스의 신호 전압에 대해 로그 선형 (log-linear) 인 용량성 부하 특성이 발생합니다.
This reduces intermodulation (IM) distortion caused by a typical solid-state protection solution.
이렇게하면 일반적인 솔리드 스테이트 (solid-state) 보호 솔루션으로 인한 IM (intermodulation) 왜곡이 줄어 듭니다.
The application schematic provides the connection information.
응용 프로그램 회로도는 연결 정보를 제공합니다.
Feature 특색:
RoHS compliant
RoHS 준수
MS-012 surface mount package (JEDEC SO-8)
MS-012 표면 실장 패키지 (JEDEC SO-8)
Low insertion loss, log-linear capacitance
낮은 삽입 손실, 로그 선형 커패시턴스
Combined longitudinal and metallic protection 결합 된 종단 및 금속 보호
Clamping speed of nanoseconds 나노초의 클램핑 속도
Pin-to-Pin compatible with SEMTECH LC03-6 SEMTECH LC03-6과 핀 - 투 - 핀 호환
UL 94V-0 epoxy molding UL 94V-0 에폭시 몰딩
Pending UL recognized component 보류중인 UL 승인 구성 요소
Low clamping voltage 낮은 클램핑 전압
Applications 응용 분야 :
T1/E1 Line cards
T3/E3 and DS3 Interfaces T3 / E3 및 DS3 인터페이스
STS-1 Interfaces STS-1 인터페이스
10/100/1000 BaseT Etherne 10/100/1000 BaseT Etherne
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP03-6BTG | 6 | 25 | 30 | 30 | 150 | 20V @ 100A | 16 | SOIC-8 | Bipolar | 2 | Check | Order |
