Qualified to AEC-Q101
AEC-Q101 Qualified: Yes
Standoff
Voltage
(V): 5
ILeak
(μA): 1.5
SP0524P 시리즈의 제품은 AEC-Q101 인증을 받았으며 자동차 애플리케이션 용으로 적합합니다.

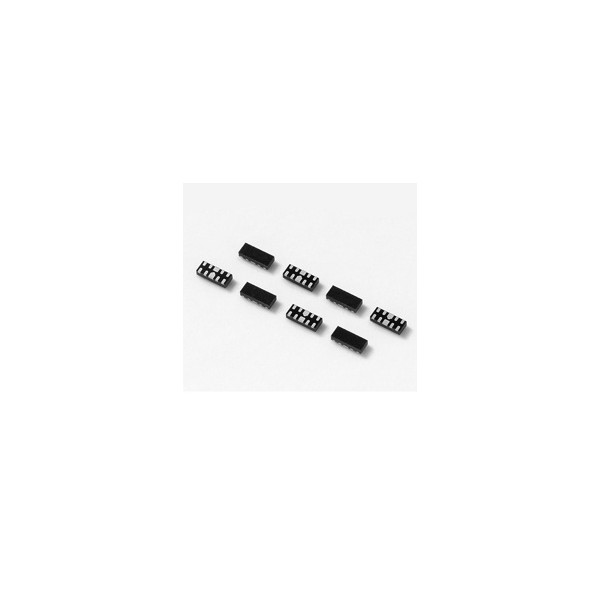

The SP0524P integrates 4 channels of ultra low capacitance rail-to-rail diodes and an additional zener
diode to provide protection for electronic equipment that may experience destructive electrostatic discharges (ESD).
SP0524P는 4 채널의 초저 커패시턴스 레일 - 레일 (rail-to-rail) 다이오드와 추가 제너 다이오드를 통합 해
파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.
This robust device can safely absorb repetitive ESD strikes above the maximum level
specified in the IEC61000-4-2 international standard (±8kV contact discharge) without performance
이 견고한 장치는 성능없이 IEC61000-4-2 국제 표준 (± 8kV 접촉 방전)에 지정된
최대 레벨 이상으로 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다
degradation. 하락.
The extremely low loading capacitance also makes it ideal for protecting high speed signal pins such asHDMI, USB3.0, USB2.0, and IEEE 1394.
매우 낮은 부하 커패시턴스는 HDMI, USB3.0, USB2.0 및 IEEE 1394와 같은 고속 신호 핀 보호에 이상적입니다.
Features 풍모:
ESD, IEC61000-4-2, ±12kV contact, ±25kV air
EFT, IEC61000-4-4, 40A (tP=5/50ns)
Lightning, IEC61000-4-5, 4A (tP=8/20μs)
Low capacitance of 0.5pF (TYP) per I/O
Low leakage current of 1.5μA (MAX) at 5V
Small form factor μDFN (JEDEC MO-229) package saves board space
소형 폼 팩터 μDFN (JEDEC MO-229) 패키지로 보드 공간 절약
Application 응용:
LCD/PDP TVs
External Storages 외부 저장 장치
DVD/ Blue-Ray Players
Desktops 데스크톱
MP3/PMP
Set Top Boxes 셋탑박스
Mobile Phones 휴대 전화
Notebooks 노트북
Digital Cameras 디지털 카메라
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP0524PUTG | Yes | 5 | 1.5 | 12 | 25 | 4 | 6.6V @ 1A | 0.5 | uDFN-10 | Bipolar | Check | Order |
