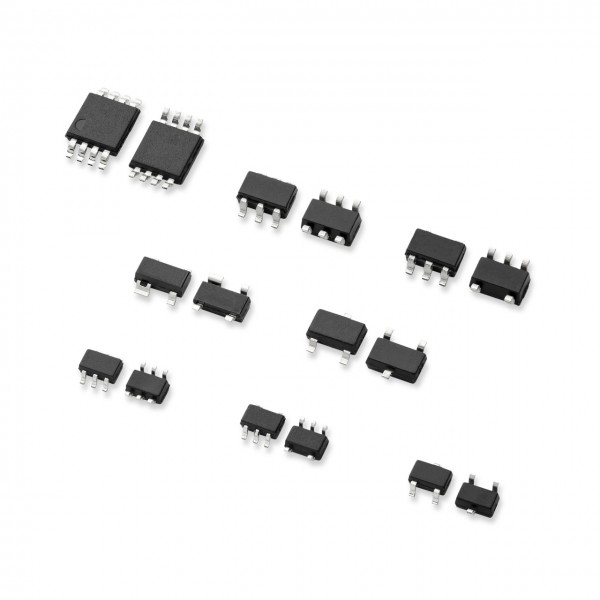

SP050xBA Lead-Free/Green > TVS Diodes

30pF, 30kV, Unidirectional TVS Array for ESD Protection

Standoff

Voltage

(V): 5.5

ILeak

(μA): 0.1, 10

ESD Contact

(kV): 30, 25

These arrays are used to meet the International Electrotechnical Compatibility

(IEC transient immunity standards IEC 61000-4-2 for Electrostatic Discharge Requirements).

이 어레이는 국제 전기 기술 호환성 (정전기 방전 요구 사항에 대한 IEC 일시적인 내성 표준 IEC 61000-4-2)을 충족시키는 데 사용됩니다.

The series are used to help protect sensitive digital or analog input circuits on data, signal,

or control lines with voltage levels up to 5VDC.

이 시리즈는 최대 5VDC의 전압 레벨로 데이터, 신호 또는 제어 라인에서

민감한 디지털 또는 아날로그 입력 회로를 보호하는 데 사용됩니다.

		Catalog # Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Polarity Channels Stock Samples Compare SP0502BAHTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SOT23 Bipolar 2 Check Order SP0502BAJTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SC70-3 Bipolar 2 Check Order SP0503BAHTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SOT143 Bipolar 3 Check Order SP0504BAHTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SOT23 Bipolar 4 Check Order SP0504BAJTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SC70-5 Bipolar 4 Check Order SP0505BAHTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SOT23-6 Bipolar 5 Check Order SP0505BAJTG 5.5 0.1 30 30 6 8.5V @ 1A 30 SC70-6 Bipolar 5 Check Order SP0506BAATG 5.5 0.1 30 30 6 8.5V @ 1A 30 MSOP-8 Bipolar 6 Check Order SP0504BAATG Obsolete: 2004-08-13 5.5 10 25 6.8 30 TSSOP8 Bipolar 4 Check Order
