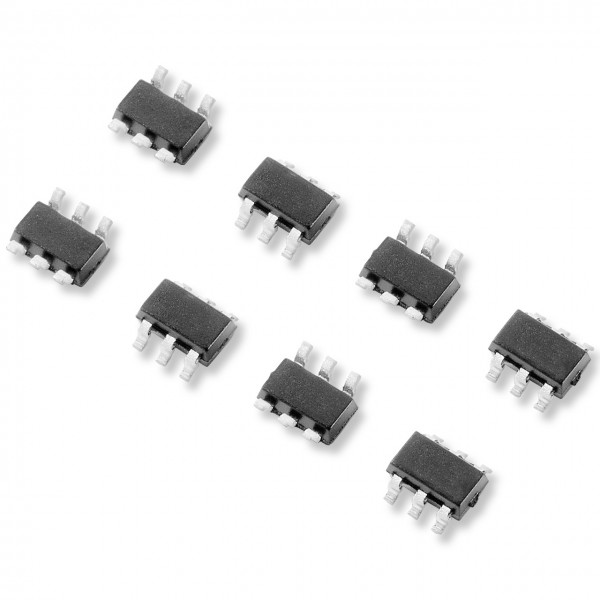

0.85pF Diode Array - Qualified to AEC-Q101
AEC-Q101 Qualified: YES
Standoff
Voltage
(V): 6
ILeak
(μA): 0.5
SP0504S는 독점적 인 실리콘 애벌랜치 기술로 제작 된 추가적인 제너 다이오드가 내장 된 초저 커패시턴스의 레일 - 투 - 레일
다이오드로 각 I / O 핀을 보호함으로써 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes at the maximum level (Level 4) specified
in the IEC 61000-4-2 international standard without performance degradation.
이러한 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준에 명시된
최대 레벨 (레벨 4)에서 반복적인 ESD 공격을 안전하게 흡수 할 수 있습니다.
Their very low loading capacitance also makes them ideal for protecting high speed signal pins such as HDMI, DVI, USB2.0, and IEEE 1394.
매우 낮은 부하 커패시턴스는 HDMI, DVI, USB2.0 및 IEEE 1394와 같은 고속 신호 핀 보호에 이상적입니다.
Features 풍모:
Low capacitance of 0.85 pF (TYP) per I/O
I / O 당 0.85 pF (TYP)의 낮은 커패시턴스
ESD protection of ±12kV contact discharge, ±15kV air discharge, (IEC61000-4-2)
± 12kV 접촉 방전, ± 15kV 공기 방전 (IEC61000-4-2)의 ESD 보호
EFT protection, IEC61000-4-4, 40A (5/50ns)
EFT 보호, IEC61000-4-4, 40A (5 / 50ns)
Low leakage current of 0.5μA (MAX) at 5V
5V에서 0.5μA (MAX)의 낮은 누설 전류
Small packaging options saves board space
소형 패키지 옵션으로 보드 공간 절약
Lightning Protection, IEC61000-4-5, 4.5A (8/20μs)
AEC-Q101 qualified AEC-Q101 인증
Application 응용:
Computer Peripherals 컴퓨터 주변기기
Mobile Phones 휴대 전화
PDA's
Digital Cameras 디지털 카메라
Network Hardware/Ports 네트워크 하드웨어 / 포트
Test Equipment 시험 장비
Medical Equipment 의료 장비
SP0504SHTG
