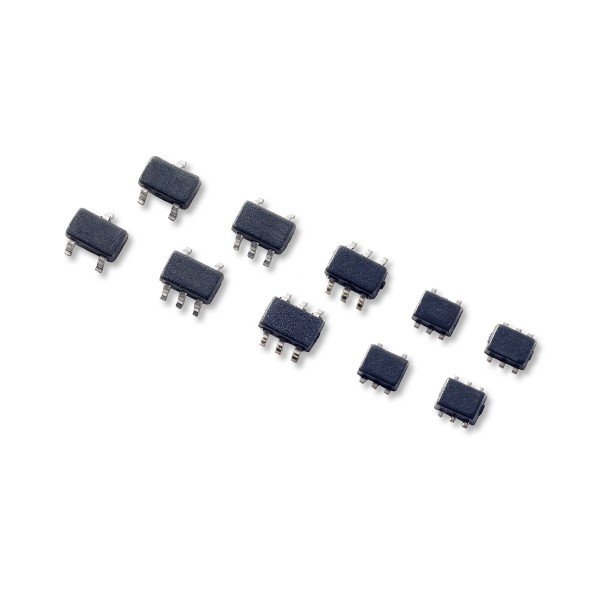

8pF, 15kV, Unidirectional TVS Array for ESD Protection - Qualified to AEC-Q101
AEC-Q101 Qualified: Yes
Standoff
Voltage
(V): 5.5
ILeak
(μA): 0.5
SP1001 시리즈 제품은 AEC-Q101 인증을 받았으며 자동차 애플리케이션 용으로 적합합니다.
Zener diodes fabricated in a proprietary silicon avalanche technology protect each I/O pin to provide a high level of protection for electronic equipment that may experience destructive electrostatic discharges (ESD).
독점적 인 실리콘 애벌랜치 기술로 제조 된 제너 다이오드는 각 I / O 핀을 보호하여
파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in the IEC 61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된
최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.
Their very low loading capacitance also makes them ideal for protecting highspeed signal pins.
이 소자들의 매우 낮은 부하 커패시턴스는 또한 고속 신호 핀 보호에 이상적이다.
Features 풍모:
Low capacitance of 8pF (TYP) per I/O
I / O 당 8pF (TYP)의 낮은 커패시턴스
ESD protection of ±15kV contact discharge, ±30kV air discharge, (Level 4, IEC61000-4-2)
± 15kV 접촉 방전, ± 30kV 공기 방전 (레벨 4, IEC61000-4-2)의 ESD 보호
EFT protection, IEC61000-4-4, 40A (5/50ns)
EFT 보호, IEC61000-4-4, 40A (5 / 50ns)
Low leakage current of 0.5μA (MAX) at 5V
5V에서 0.5μA (MAX)의 낮은 누설 전류
Small package saves board space
소형 패키지로 보드 공간 절약
Lightning Protection, IEC61000-4-5, 2A (8/20µs)
번개 보호, IEC61000-4-5, 2A (8 / 20μs)
Applications 응용 분야 :
Computer Peripherals 컴퓨터 주변기기
Mobile Phones 휴대 전화
Digital Cameras 디지털 카메라
Desktops/Notebooks 데스크탑 / 노트북
LCD/PDPTVs
SetTop Boxes 셋톱 박스
DVD Players DVD 플레이어
MP3/PMP
