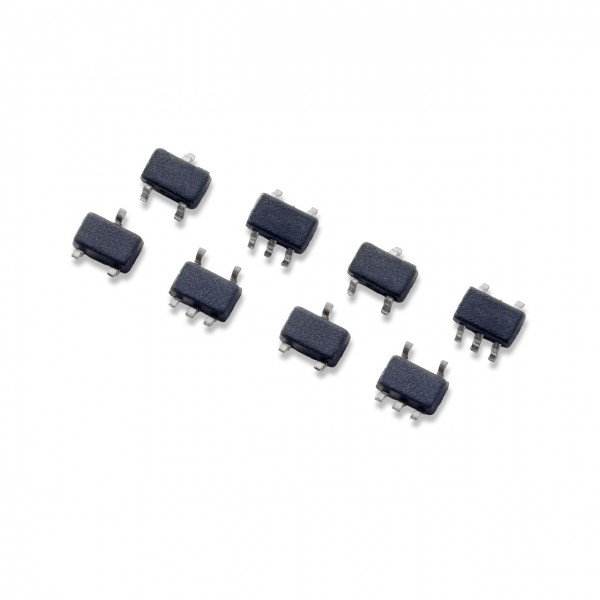

SP1002 > TVS Diodes

5pF, 8kV, Bidirectional TVS Array for ESD Protection

Standoff

Voltage

(V): 6

ILeak

(μA): 0.5

ESD Contact

(kV): 8

독점적인 실리콘 애벌랜치 기술로 제조 된 백 투 백 (back-to-back) 제너 다이오드는 각 I / O 핀을 보호하여

파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.

 These robust diodes can safely absorb repetitive ESD strikes at the maximum level specified

in the IEC 61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.

이 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된

최대 레벨에서 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.

Their very low loading capacitance also makes them ideal for protecting high speed signal pins.

매우 낮은 부하 커패시턴스는 또한 고속 신호 핀 보호에 이상적입니다.

Features 풍모:

Low capacitance of 5pF (TYP) I/O to

ESD protection of ±8kV contact discharge, ±15kV air discharge, (Level 4, IEC61000-4-2)

± 8kV 접촉 방전, ± 15kV 공기 방전 (레벨 4, IEC61000-4-2)의 ESD 보호

EFT protection, IEC61000-4-4,

40A EFT 보호, IEC61000-4-4, 40A

Low leakage current of 0.5µA (MAX) at 5V

5V에서 0.5μA (MAX)의 낮은 누설 전류

Small package saves board space

소형 패키지로 보드 공간 절약

Lightning Protection, IEC61000-4-5, 2A (8/20µs)

Applications 응용 분야 :

Computer Peripherals 컴퓨터 주변기기

Mobile Phones 휴대 전화

Digital Cameras 디지털 카메라

Desktops/Notebooks 데스크탑 / 노트북

LCD/PDP TVs

Set Top Boxes 상단 상자 설정

DVD Players DVD 플레이어

Catalog # Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Polarity Channels Stock Samples Compare SP1002-01JTG 6 0.5 8 15 2 9.2V @ 1A 6 SC70-3 Bipolar 1 Check Order SP1002-02JTG 6 0.5 8 15 2 9.2V @ 1A 6 SC70-5 Bipolar 2 Check Order
