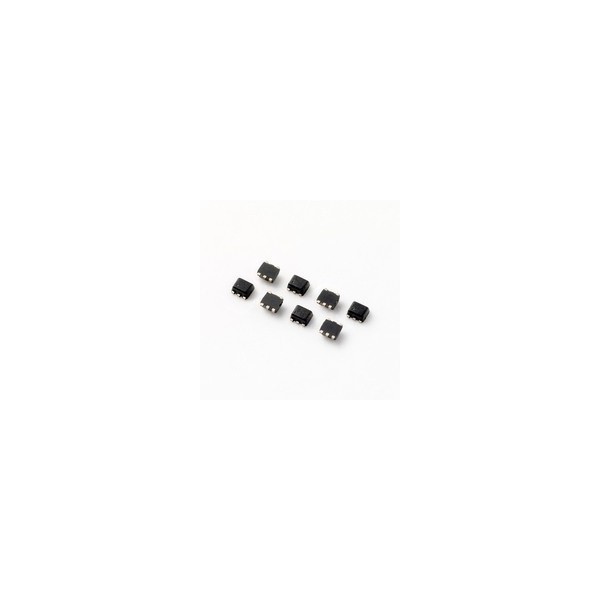

5pF, 8kV, Bidirectional TVS Array for ESD Protection Standoff
Voltage (V): 6
ILeak (μA): 0.1
ESD Contact (kV): 8
독점적 인 실리콘 애벌랜치 기술로 제조 된 백 투 백 제너 다이오드는 각 I / O 핀을 보호하여 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes at the maximum level specified in the IEC 61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된 최대 레벨에서 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.
Their very low loading capacitance also makes them ideal for protecting highspeed signal pins.
이 소자들의 매우 낮은 부하 커패시턴스는 또한 고속 신호 핀 보호에 이상적이다.
Features 풍모:
ESD, IEC61000-4-2, ±8kV contact, ±15kV air
Capable of withstanding >1,000 ±8kV ESD strikes > 1,000 ± 8kV
ESD 스트라이크에 견딜 수 있음
Lightning, IEC61000-4-5, 2A (t p =8/20µs)
Low capacitance of 5pF (TYP) per I/O
I / O 당 5pF (TYP)의 낮은 커패시턴스
Low leakage current of 1 µA (MAX) at 5V
5V에서 1μA (MAX)의 낮은 누설 전류
Small SOT953 package
소형 SOT953 패키지
Applications 응용 분야 :
MP3-PMPs
DVD players DVD 플레이어
Desktops 데스크톱
Mobile phones 휴대 전화
Digital cameras 디지털 카메라
Set top boxes 셋톱 박스
Notebooks 노트북
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Mounting | Stock | Samples |
|---|
 |  | | | | | | | | | | | | | SP1004-04VTG | 6 | 0.1 | 8 | 15 | 10V @ 1A | 5 | SOT953 | Bipolar | 4 | Surface Mount | Check | Order |
|
