SP1005 > TVS Diodes

30pF 30kV Bidirectional Discrete

TVS - Qualified to AEC-Q101

AEC-Q101 Qualified: Yes

Standoff

(V): 6

(μA): 0.1

SP1005는 독점적 인 실리콘 애벌랜치 기술로 제조 된 백 투 백 (back-to-back) 제너 다이오드를 포함하고 있어

파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.

These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2

international standard (Level 4, ±8kV contact discharge) without performance degradation.

이 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된

최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.

 The back-to-back configuration provides symmetrical ESD protection for data lines when AC signals are present. back-to-back

구성은 AC 신호가 존재할 때 데이터 라인을 대칭 적으로 ESD 보호합니다.

Features 풍모:

ESD, IEC61000-4-2, ±30kV contact, ±30kV air

EFT, IEC61000-4-4, 40A (5/50ns

Lightning, IEC61000-4-5,10A (tP=8/20μs)

Low capacitance of 30pF(@ VR=0V)

30pF의 낮은 커패시턴스 (@ VR = 0V)

Low leakage current of 0.1μA at 5V

5V에서 0.1μA의 낮은 누설 전류

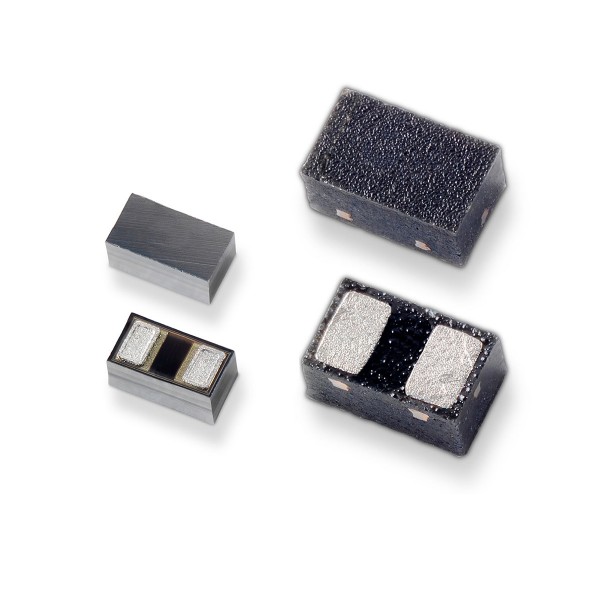

Space efficient 0201 and 0402 footprint

공간 효율적인 0201 및 0402 풋 프린트

Applications 응용 분야 :

Mobile Phones 휴대 전화

Smart Phones 스마트 폰

Camcorders 캠코더

Portable Medical 휴대용 의료

Digital Cameras 디지털 카메라

MP3/PMP

Portable Navigation Devices 휴대용 내비게이션 장치

Tablets 태블릿

Point of Sale Terminals 판매 시점 관리 터미널

Catalog # AEC-Q101 Qualified Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Polarity Stock Samples Compare SP1005-01ETG Yes 6 0.1 30 30 8 10V @ 2A 30 SOD882 Bipolar Check Order SP1005-01WTG Yes 6 0.1 30 30 10 10V @ 2A 30 0201 Flipchip Bipolar Check Order
