SP1006 > TVS Diodes

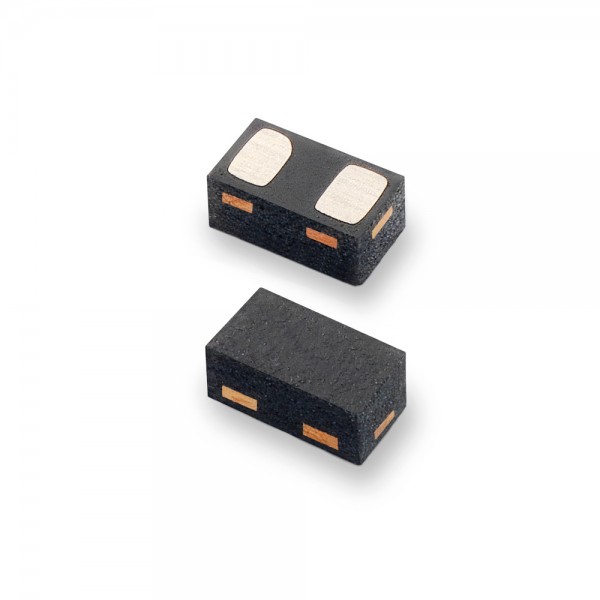

25pF, 30kV, 0201 Unidirectional TVS Diode for ESD Protection

Standoff

Voltage

(V): 6

ILeak

(μA): 0.1

ESD Contact

(kV): 30

독점적 인 실리콘 애벌랜치 기술로 제조 된 제너 다이오드는 각 I / O 핀을 보호하여 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.

These robust diodes can safely absorb repetitive ESD strikes at ±30kV (contact discharge, IEC 61000-4-2) without performance degradation.

이 튼튼한 다이오드는 성능 저하없이 ± 30kV (접촉 방전, IEC 61000-4-2)에서

반복적인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.

Additionally, each diode can safely dissipate 5A of 8/20µs surge current (IEC61000-4-5)

with very low clamping voltages.

또한 각 다이오드는 매우 낮은 클램핑 전압으로 8 / 20μs의 서지 전류 (IEC61000-4-5) 5A를

안전하게 방출 할 수 있다.

Features 풍모:

ESD IEC610000-4-2, ±30kV contact, ±30kV air

EFT IEC610000-4-4, 40A (5/50ns)

Lightning IEC610000-4-5, 5A (8/20μs)

Low leakage current of 0.5μA (MAX) at 5V 5

V에서 0.5μA (MAX)의 낮은 누설 전류

The industry smallest footprint available (0201)

업계에서 가장 작은 풋 프린트 (0201)

Applications 응용 분야 :

Mobile phones 휴대 전화

Smart phone 스마트 폰

PDAs

Digital cameras 디지털 카메라

Portable navigation devices 휴대용 내비게이션 장치

Portable medical devices 휴대용 의료 기기

Catalog #	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Polarity	Channels	Stock	Samples
SP1006-01UTG	6	0.1	30	30	5	8.3V @ 1A	25	uDFN-2	Bipolar	1	Check	Order
