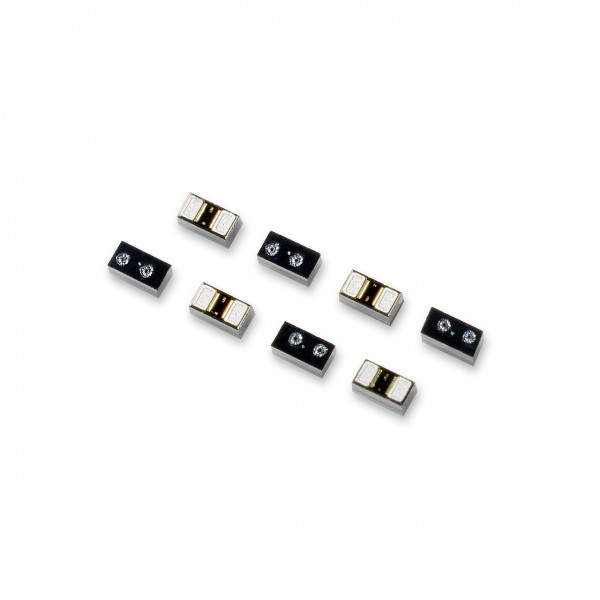

SP1007 > TVS Diodes

Standoff

(V): 6

(μA): 0.1

(kV): 8

SP1007은 독점적 인 실리콘 애벌랜치 기술로 제조 된 백 투 백 (back-to-back) 제너 다이오드를

포함하고있어 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.

These robust diodes can safely absorb repetitive ESD strikes at the maximum level specified

 in the IEC61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.

이 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 지정된

최대 레벨에서 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.

The back-to-back configuration provides symmetrical ESD protection for data lines when AC signals are present.

 back-to-back 구성은 AC 신호가 존재할 때 데이터 라인을 대칭 적으로 ESD 보호합니다.

ESD, IEC61000-4-2, ±8kV contact, ±16kV air

EFT, IEC61000-4-4, 40A (5/50ns)

Lightning, IEC61000-4-5, 2A (tP=8/20μs)

Low capacitance of 5pF(@ VR=5V)

5pF의 낮은 커패시턴스 (@ VR = 5V)

Low leakage current of 0.1μA at 5V

 5V에서 0.1μA의 낮은 누설 전류

Space efficient 0201 and 0402 footprint

공간 효율적인 0201 및 0402 풋 프린트

Mobile Phones 휴대 전화

Smart Phones 스마트 폰

Camcorders 캠코더

Portable Medical 휴대용 의료

Digital Cameras 디지털 카메라

MP3/PMP

Portable Navigation Devices 휴대용 내비게이션 장치

Tablets 태블릿

Catalog # Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Polarity Channels Stock Samples Compare SP1007-01ETG 6 0.1 8 15 2 11.2V @ 1A 5 SOD882 Bipolar 1 Check Order SP1007-01WTG 6 0.1 8 15 2 11.2V @ 1A 5 0201 Flipchip Bipolar 1 Check Order
