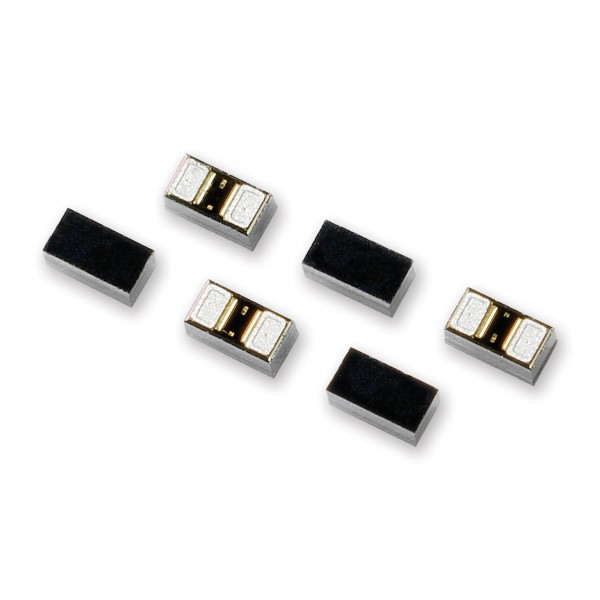

Series 6pF 15kV Bidirectional Discrete TVS
Standoff
Voltage
(V): 6
ILeak
(μA): 0.1
ESD Contact
(kV): 15
SP1008은 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호하기 위해
독점적인 실리콘 애벌랜치 기술로 제조 된 백투백 TVS 다이오드를 포함합니다.
These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard (±15kV contact discharge) without performance degradation.
이러한 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준 (± 15kV 접촉 방전)에 지정된 최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.
The back-to-back configuration provides symmetrical ESD protection for data lines
when AC signals are present.
back-to-back 구성은 AC 신호가 존재할 때 데이터 라인을 대칭 적으로 ESD 보호합니다.
Features 풍모:
ESD, IEC61000-4-2,±15kV contact, ±15kV air
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 2.5A (tp=8/20μs)
Low capacitance of 6pF (@ VR=5V)
Low leakage current of 0.1μA at 5V
Space efficient 0201 footprint 공간 효율적인 0201 풋 프린트
Applications 응용 분야 :
Mobile Phones 휴대 전화
MP3/PMP
Portable Medical 휴대용 의료
Camcorders 캠코더
Smart Phones 스마트 폰
eReaders/eBooks 전자 책
Tablets 태블릿
Digital Cameras 디지털 카메라
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP1008-01WTG | 6 | 0.1 | 15 | 15 | 2.5 | 10.7V @ 1A | 6 | 0201 Flipchip | Bipolar | 1 | Check | Order |
